PCBA焊接外观检验标准主要有哪些？
检验环境
1、检验环境:温度:25+/-3℃,湿度：40-70%RH
2．在距40W日光灯(或等效光源)1m之内,被检产品距检验员30cm之处进行外观判定
抽样水准
QA抽样标准：执行GB/T2828.1-2003 II级正常检验一次抽样方案
AQL值：CR:0 MAJ: 0.25 MIN:0.65
检验设备
塞尺、放大镜、BOM清单、贴片位置图
检验项目:
1、锡珠：
● 焊锡球违反最小电气间隙。
● 焊锡球未固定在免清除的残渣内或覆盖在保形涂覆下。
● 焊锡球的直径≤0.13mm可允收，反之，拒收。
2、假焊：
● 元件可焊端与PAD间的重叠部分（J）清楚可见。（允收)
● 元件末端与PAD间的重叠部分不足（拒收）
3、侧立：
● 宽度（W）对高度（H）的比例不超过二比一（允收）
● 宽度（W）对高度（H）的比例超过二比一（见左图）。
● 元件可焊端与PAD表面未完全润湿。
● 元件大于1206类。（拒收)
4、立碑：
● 片式元件末端翘起（立碑）（拒收)
5、扁平、L形和翼形引脚偏移：
● 最大侧面偏移（A）不大于引脚宽度（W）的50%或0.5mm（0.02英寸）（允收)
● 最大侧面偏移（A）大于引脚宽度（W）的50%或0.5mm（0.02英寸）（拒收)
6、圆柱体端帽可焊端侧面偏移：
● 侧面偏移（A）≤元件直径宽度（W）或PAD宽度（P）的25%（允收)
● 侧面偏移（A）大于元件直径宽度（W）或PAD宽度（P）的25%（拒收)
7、片式元件-矩形或 方形可焊端元件侧面偏移:
● 侧面偏移（A）≤元件可焊端宽度（W）的50%或PAD宽度（P）的50%。（允收) ● 侧面偏移（A）大于元件可焊端宽度（W）的50%或PAD宽度（P）的50%（拒收)
8、J形引脚侧面偏移:
● 侧面偏移（A）小于或等于引脚宽度（W）的50%。（允收)
● 侧面偏移（A）超过引脚宽度（W）的50%（拒收)
连锡：
● 元件引脚与PAD焊接整齐，无偏移短路的现象。（允收)
● 焊锡连接不应该连接的导线。（拒收)
● 焊锡在毗邻的不同导线或元件间形成桥接（拒收)
9、反向：
● 元件上的极性点（白色丝印）与PCB二极管丝印方向一致 （允收)
● 元件上极性点（白色丝印）与PCB上二极管的丝印不一致 。（拒收)
10、锡量过多：
● 最大高度焊点（E）可以超出PAD或延伸至可焊端的端帽金属镀层顶部，但不可延伸至元件体（允收)
● 焊锡已延伸至元件体顶部。（拒收)
11、反白：
● 有暴露存积电气材质的片式元件将材质面朝离印制面贴装
● Chip零件每Pcs板只允许一个≤0402的元件反白。（允收)
● 有暴露存积电气材质的,片式元件将材质面朝向印制面贴装（拒收)
● Chip零件每Pcs板不允许两个或两个以上≤0402的元件反白。
12、空焊：
● 元件引脚与PAD之间焊接点良湿润饱满，元件引脚无翘起 （允收)
● 元件引脚排列不整齐（共面），妨碍可接受焊接的形成。（拒收)
13、冷焊：
● 回流过程锡膏完全延伸，焊接点上的锡完全湿润且表面光泽。（允收)
● 焊锡球上的焊锡膏回流不完全。
● 锡的外观呈现暗色及不规则，锡膏有未完全熔解的锡粉。（拒收)
14、少件：
● BOM清单要求某个贴片位号需要贴装元件却未贴装元件 （拒收) 多件：
● BOM清单要求某个贴片位号不需要贴装元件却已贴装元件；
● 在不该有的地方，出现多余的零件。（拒收)
15、损件：
● 任何边缘剥落小于元件宽度（W）或元件厚度（T）的25%
● 末端顶部金属镀层缺失最大为50%（各末端） （允收)
● 任何暴露点击的裂缝或缺口；
● 玻璃元件体上的裂缝、刻痕或任何损伤。
● 任何电阻材质的缺口。
● 任何裂缝或压痕。（拒收)
16、起泡、分层：
● 起泡和分层的区域不超出镀通孔间或内部导线间距的25%。（允收）
● 起泡和分层的区域超出镀通孔间或内部导线间距的25%。
● 起泡和分层的区域减少导电图形间距至违反最小电气间隙。（拒收）
标准焊点的要求：
1、可靠的电气连接
2、足够的机械强度
3、光洁整齐的外观
电子元件焊点不良术语
（1）不良术语
短 路： 不在同一条线路的两个或以上的点相连并处于导通状态。
起皮 ：线路铜箔因过分受热或外力作用而脱离线路底板。
少锡：焊盘不完全，或焊点不呈波峰状饱满。
假焊：焊锡表面看是波峰状饱满，显光泽，但实质上并未与线路铜箔相熔化或未完全熔化在线路铜箔上。
脱焊：元件脚脱离焊点。
虚焊：焊锡在引线部与元件脱离。
角焊：因过分加热使助焊剂丢失多引起焊锡拉尖现象。
拉尖：因助焊剂丢失而使焊点不圆滑，显得无光泽。
元件脚长：元件脚露出板底的长度超过1.5-2.0mm。
盲点：元件脚未插出板面。
（2）不良现象形成原因，显现和改善措施
1、加热时间问题
（1）加热时间不足：会使焊料不能充分浸润焊件而形成松香夹渣而虚焊。（2）加热时间过长（过量加热），除有可能造成元器件损坏以外，还有如下危害和外部特征。
A、焊点外观变差。如果焊锡已经浸润焊件以后还继续进行过量的加热，将使助焊剂全部挥发完，造成熔态焊锡过热。当烙铁离开时容易拉出锡尖，同时焊点表面发白，出现粗糙颗粒，失去光泽。
B、高温造成所加松香助焊剂的分解碳化。松香一般在210度开始分解，不仅失去助焊剂的作用，而且造成焊点夹渣而形成缺陷。如果在焊接中发现松香发黑，肯定是加热时间过长所致。
C、过量的受热会破坏印制板上铜箔的粘合层，导致铜箔焊盘的剥落。因此，在适当的加热时间里，准确掌握加热火候是优质焊接的关键。
（3）不良焊点成因及隐患
1、松香残留：形成助焊剂的薄膜。
隐患：造成电气上的接触不良。
原因分析：烙铁功率不足焊接时间短引线或端子不干净。
2、虚焊：表面粗糙，没有光泽。
隐患：减少了焊点的机械强度，降低产品寿命。
原因分析：焊锡固化前,用其他东西接触过焊点加热过度重复焊接次数过多
3、裂焊：焊点松动，焊点有缝隙,牵引线时焊点随之活动。
隐患：造成电气上的接触不良。
原因分析：焊锡固化前，用其他东西接触过焊点加热过量或不足引线或端子不干净。
4、多锡：焊锡量太多，流出焊点之外，包裹成球状，润湿角大于90度以上。隐患：影响焊点外观，可能存在质量隐患，如焊点内部可能有空洞。
原因分析：焊锡的量过多加热的时间过长。
5、拉尖：焊点表面出现牛角一样的突出。
隐患：容易造成线路短路现象。
原因分析：烙铁的撤离方法不当加热时间过长。
6、少锡：焊锡的量过少，润湿角小于15度以下。
隐患：降低了焊点的机械强度。
原因分析：引线或端子不干净，预挂的焊锡不足，焊接时间过短。
7、引线处理不当：焊点粗糙,烧焦,引线陷入,芯线露出过多。
隐患：电气上接触不良，容易造成短路。
原因分析：灰尘或碎屑积累造成绝缘不良该处被加热时间过长，引线捆扎不良。
8、接线端子绝缘部分烧焦：焊接金属过热，引起绝缘部分烧焦。
隐患：容易造成短路的隐患。
原因分析：加热时间过长焊锡及助焊剂的飞散。
（4）不良焊点的对策
1、拉尖
成因：加热时间过长，助焊剂使用量过少，拖锡角度不正确。
对策：焊接时间控制在3秒左右，提高助焊剂的使用量，拖锡角度为45度。
2、空洞、针孔
成因：元件引线没预挂锡,使引线周围形成空洞，PCB板受潮
对策：适当延长焊接的时间，对引脚氧化的进行加锡预涂敷处理，对受潮PCB进行烘板。
3、多锡
成因 ：温度过高，焊锡使用量多，焊锡角度未掌握好。
对策：使用合适的烙铁，对烙铁的温度进行管理，适当减少焊锡的使用量，角度为45度。
4、冷焊
成因：焊接后,焊锡未冷却固化前被晃动或震动，使焊锡下垂或产生应力纹
对策：待焊点完全冷却后，再将PCB板流入下一工位。
5、润湿不良
成因：焊盘或引脚氧化，焊接时间过短，拖锡速度过快。
对策：对氧化的焊盘或引脚进行加锡预涂敷处理，适当减慢焊接的速度，焊接时间控制在3秒。
6、连焊
成因：因焊锡流动性差,使其它线路短路。
对策：焊接时使用适当的助焊剂，焊接时间控制在3秒左右，适当提高焊接温度。
下面分享一些SMT焊接品质的问题
1.部品偏移（宽幅偏移）
不良现象：部品宽幅偏移
发生原因：吸附不稳定、传送抖动、撞板等原因
对客户影响：偏移严重时易造成部品掉件、与邻近焊盘短路、客户安装不良等
判定标准：部品偏移量不可超过焊盘宽幅的1/2
2. 部品偏移（长度偏移）
不良现象：部品长度偏移
发生原因：吸附不稳定、传送抖动、撞板等原因
对客户影响：偏移严重时易造成部品掉件、与邻近焊盘短路、客户安装不良等
判定标准：不可偏移出焊盘
3. 部品偏移（旋转偏移/角度偏移）
不良现象：部品旋转偏移
发生原因：吸附不稳定、传送抖动、撞板等原因
对客户影响：偏移严重时易造成部品掉件、与邻近焊盘短路、客户安装不良等
判定标准：部品偏移量不可超过焊盘宽幅的1/2
4. 引脚偏移（宽幅偏移）
不良现象：部品宽幅偏移
发生原因：吸附不稳定、传送抖动、撞板等原因
对客户影响：偏移严重时易造成部品掉件、与邻近焊盘短路、客户安装不良等
判定标准：部品偏移量不可超过焊盘宽幅的1/2
5. 引脚偏移（长度偏移/末端偏移）
不良现象：部品长度偏移
发生原因：吸附不稳定、传送抖动、撞板等原因
对客户影响：偏移严重时易造成部品掉件、与邻近焊盘短路、客户安装不良等
判定标准：IC部品：偏出长度≤引脚长度1/4
连接器部品：偏出长度≤引脚长度 的1/4
6. 引脚偏移（旋转偏移）
不良现象：部品旋转偏移
发生原因：吸附不稳定、传送抖动、撞板等原因
对客户影响：偏移严重时易造成部品掉件、与邻近焊盘短路、客户安装不良等
判定标准：不可偏移出焊盘
7. 部品不良（破损）
不良现象：部品上缺了一角
发生原因：周转、分板、电测时制品定位不完全、治具避让不足等易产生
对客户影响：严重破损易导致部品性能不良
判定标准：有则NG
8. 部品不良（变形）
不良现象：部品变形
发生原因：可能是部品受热后施加外界压力导致
对客户影响:功能不良
判定标准：有则NG
9. 部品不良（裂纹）
不良现象：部品断裂
发生原因：脆弱部品受外力易导致（如实装后制品弯折、制品未轻拿轻放等）
对客户影响：功能不良
判定标准：有则NG
10. 桥焊（连锡）
不良现象：不该相连的焊锡连接在一起
发生原因：锡量过多、制品不平整、FPC表面异物、网板清洁不及时等易导致
对客户影响：功能不良
判定标准：有则NG

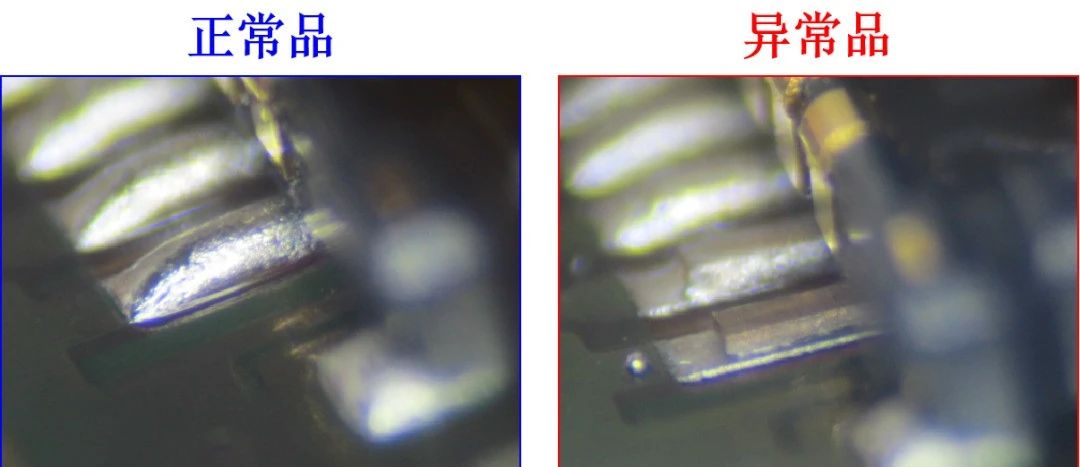

11. 虚焊
不良现象：1、部品引脚/电极或焊盘完全没有锡
2、部品引脚/电极和焊盘都有锡但没有相连接
发生原因：锡量少、引脚不上锡、金层过厚、锡未完全熔融等可能导致
对客户影响：致命
判定标准：有则NG
12. 立碑
不良现象：部品一侧翘起
发生原因：贴装偏移、炉内风速过大、下锡量不均、引脚氧化导致上锡能力减弱等
对客户影响：致命
判定标准：有则NG
13. 少锡
不良现象：焊锡把部品的引脚/电极与焊盘连接在一起,但焊锡没有达到长度、宽度、厚度的要求
发生原因：网版开口过小、网版孔堵、焊盘镀金过厚、引脚未镀金等
对客户影响：易导致部品掉件
判定标准：D1+D2+D3 ≥3/4L,或者E ≥1/2T
14. 多锡
不良现象：锡量过多
发生原因：钢网开口过大、制品不平整、PCB表面异物、钢网清洁不及时等易导致
对客户影响：一般不会造成功能不良，可能会造成客户安装不良。
判定标准：锡量不可超出焊盘，与邻近焊盘间隔≥0.1MM
15. 缺件
不良现象：应搭载部品的位置未搭载部品
发生原因：吸嘴吸取不稳定、吸嘴附异物误识别、FPC误贴BM标签或BM点颜色异常
对客户影响：致命
判定标准：有则NG
16. 翻白
不良现象：部品方向或贴面贴反
发生原因：来料有反料、feeder振动过大抖动、吸嘴吸取不稳定可能导致
对客户影响：致命
判定标准：有则NG
17. 侧立
不良现象：部品方向或贴面搭反
发生原因：来料有反料、feeder振动过大抖动、部品过小吸嘴吸取不稳定可能导致
对客户影响：可能导致功能不良，
判定标准：有则NG
18. 焊盘剥离
不良现象：焊锡面和焊盘分开或焊盘和FPC分开
发生原因：焊锡和焊盘结合能力差或受外力导致
对客户影响：致命
判定标准：有则NG
19. 焊锡颗粒附着（锡珠）
不良现象：锡附着
1.焊料球使得相邻导体违反最小导体间距。
2.焊料球未被免洗焊剂残留物或覆形涂层等粘住、覆盖住，或焊料球未焊牢在金属表面
3.距离连接盘或导线在0.13mm 以内的粘附的焊锡球，或直径大于 0.13mm 的粘附的焊锡球
4.每 600 平方毫米多于 5 各焊锡球或焊锡泼溅（0.13mm 或更小）
5.原则上IC脚如果有锡球不管有无短路一律拒收判退。
6.焊锡球有短路隐患拒收。
7.网状焊锡：封装本体表面焊料泼溅或者本体上锡面粘住、覆盖住，或焊料球未焊牢在金属铜箔上。
不良现象：焊锡球
发生原因：可能是锡量过多、设定板、钢片或网版附锡未及时清洁
对客户影响：锡球过大易造成与邻近焊盘桥连短路
判定标准：部品周围被助焊剂包裹大小≤0.13MM，未包裹NG.部品下按照焊盘间距1/2判定。
20. 坑洞
不良现象：焊锡坑洞
发生原因：锡膏搅拌不充分，回流焊预热不足易导致
对客户影响：外观不良，对客户影响度小，严重时会影响焊锡强度
判定标准：≤焊锡面宽度1/2
21. 浮起（部品浮起）
不良现象：部品两侧搭载高度不一致
发生原因：贴装偏移、炉内风速过大、下锡量不均、引脚氧化导致上锡能力减弱等
对客户影响：影响度小，严重时会造成客户安装不良
判定标准：浮起高度≤0.3MM
22. 浮高（引脚浮起）
不良现象：部品两侧搭载高度不一致
发生原因：贴装偏移、炉内风速过大、下锡量不均、引脚氧化导致上锡能力减弱等
对客户影响：影响度小，严重时会造成客户安装不良
判定标准：浮起高度≤0.3MM
23. 助焊剂残留
不良现象：助焊剂残留、附着
发生原因：锡膏型号不适用、返工、炉温异常导致Flux挥发不完全均有可能导致
对客户影响：影响度小、CN助焊剂附着管控度相对较高
判定标准：有厚度或颜色为淡黄色则NG
