PCBA/PCB 一站式在线下单操作指南
作者：硬姐发布时间：2025-06-16
硬之城 PCBA 智造平台下单操作指引
一、平台登录与注册流程
-
注册 / 登录入口

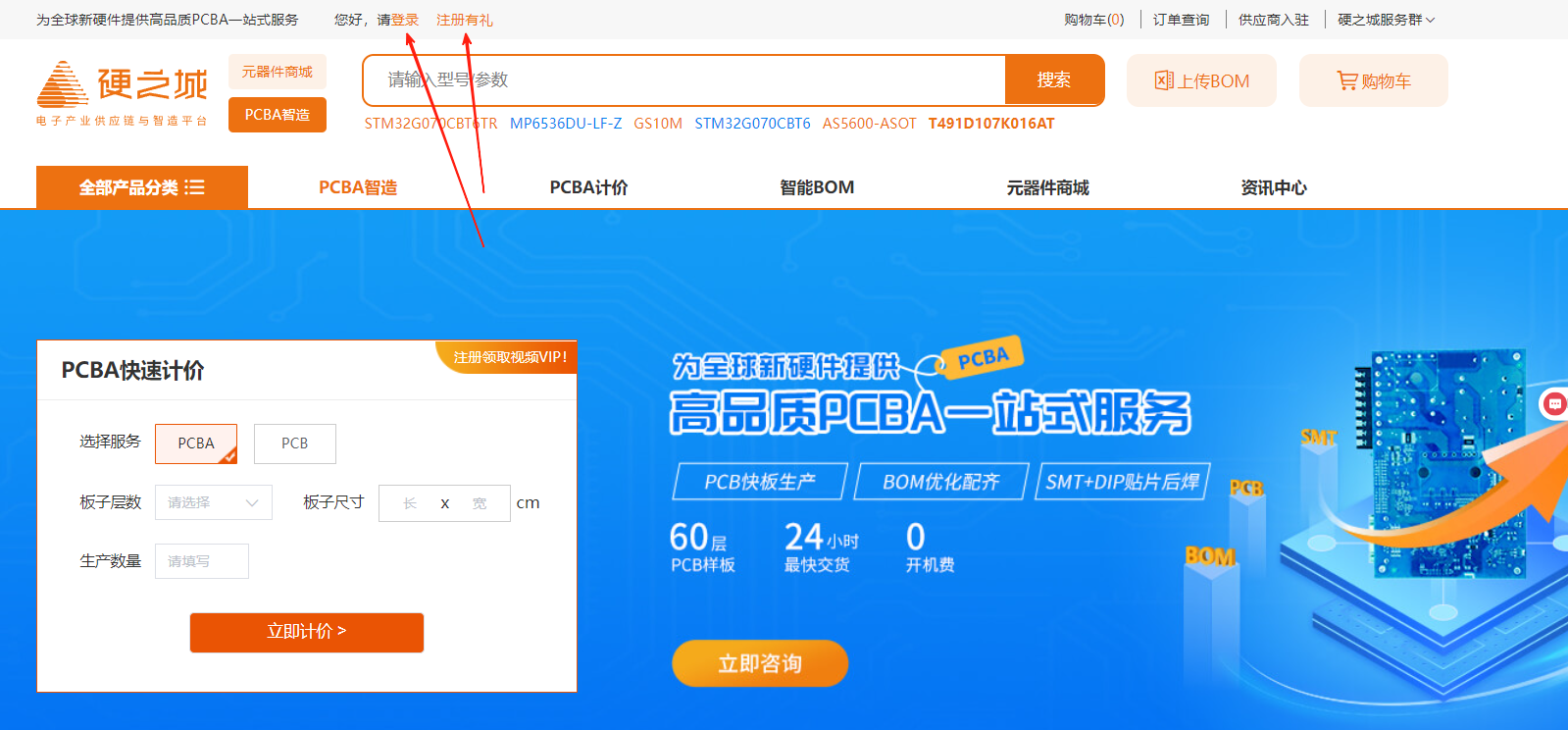

打开硬之城 PCBA 智造平台首页，点击左上角「注册/登录」按钮，支持以下方式：- 手机号验证：输入手机号→获取验证码→设置密码→完成注册并登录

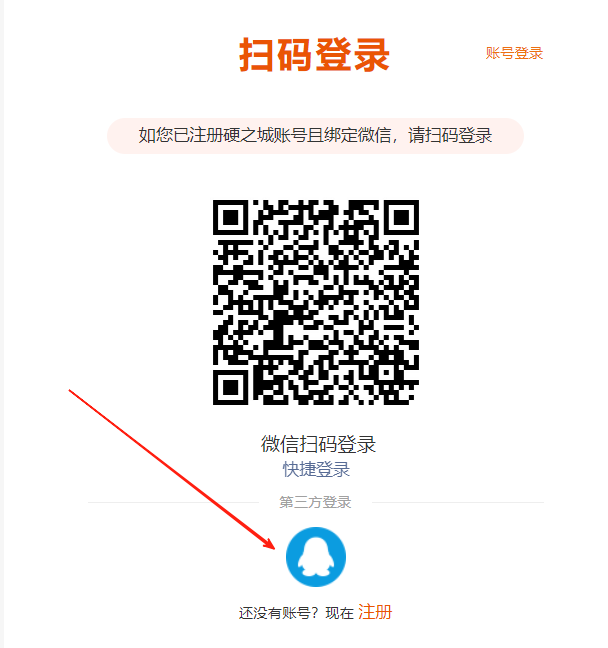

- 第三方授权：点击微信 / QQ 图标→扫码授权→直接登录平台
-
账号信息完善
首次登录后建议补充企业 / 个人信息（非强制），便于后续订单管理及客服对接。
二、进入 PCBA 计价界面
-
路径指引
- 登录后，在平台首页导航栏找到「PCBA计价」板块，点击按钮直接进入PCBA计价界面。
-
计价界面功能概览

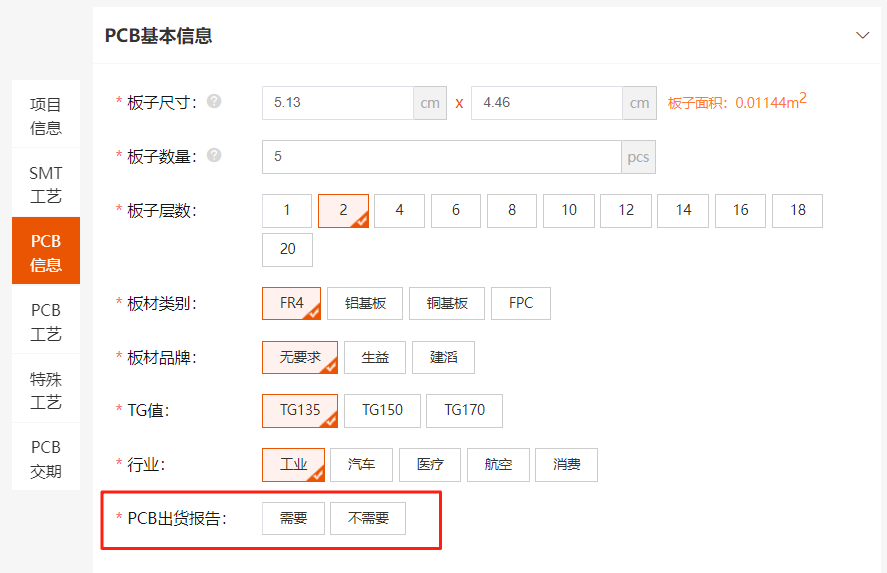

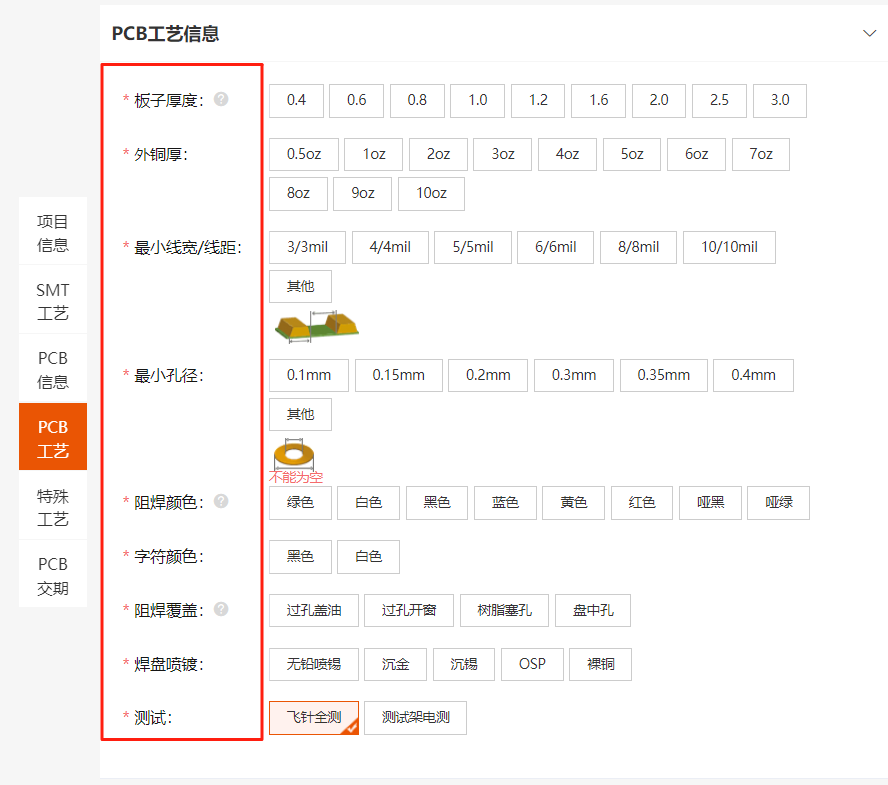

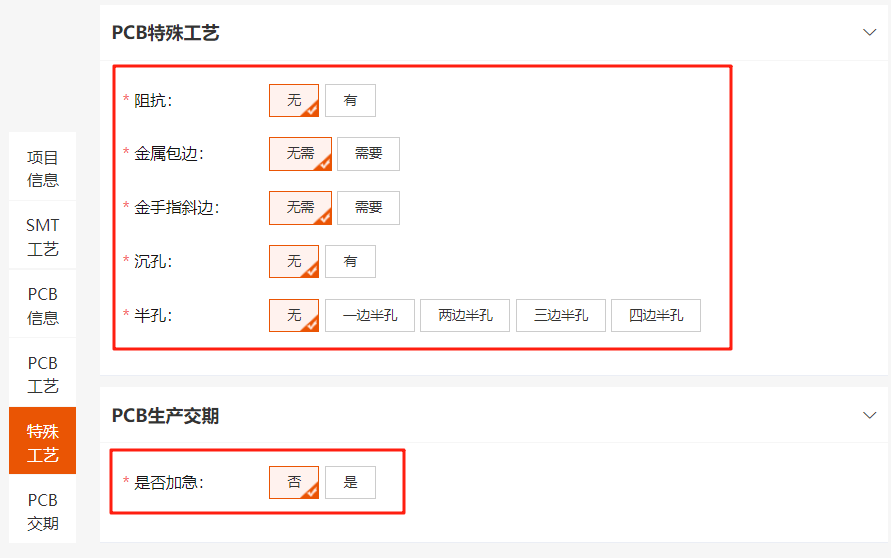

页面包含：- 基础信息栏：选择 PCB 层数、工艺类型、订单数量等
- 资料上传区：支持 BOM、Gerber、坐标文件批量上传

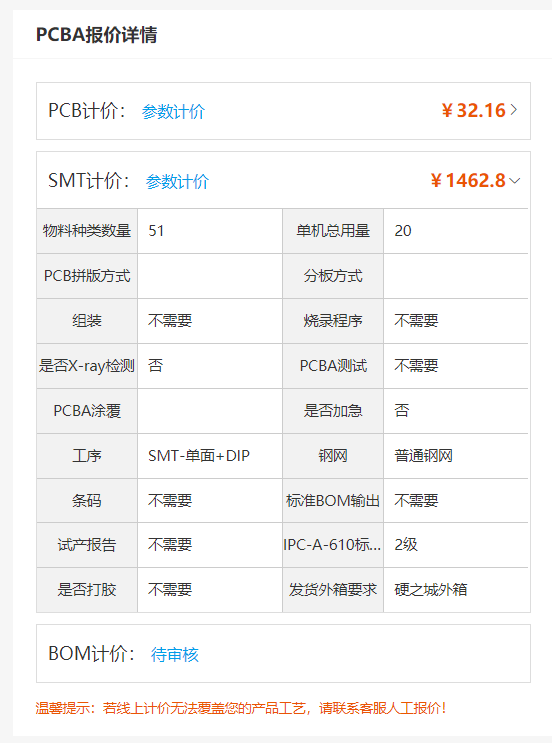

- 实时报价预览：根据输入参数动态显示 PCB、SMT、物料分项报价
⚠️ 注意
- 注册时请确保手机号真实有效，平台将通过短信发送订单进度通知；
- 微信 / QQ 授权登录后，建议绑定手机号，避免账号丢失；

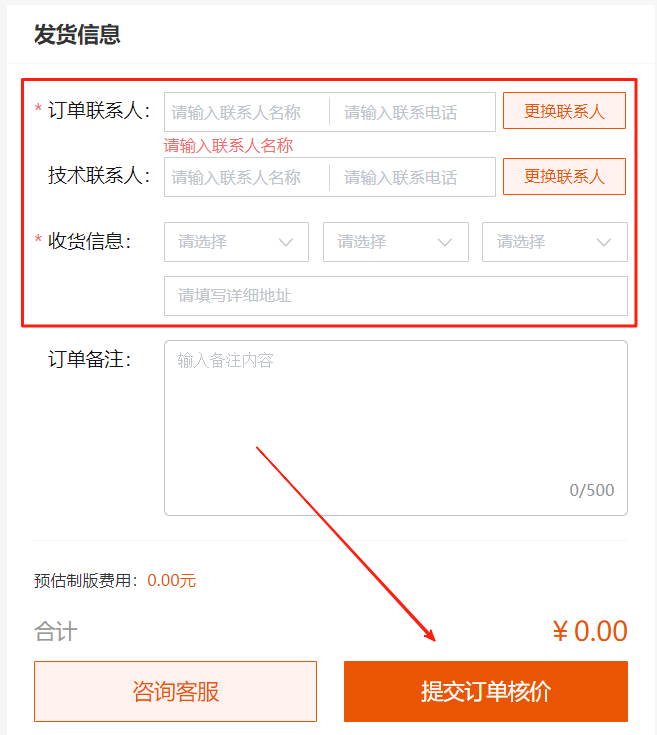

- 未注册用户可先以游客身份浏览计价页面，但需登录后才能提交核价申请。

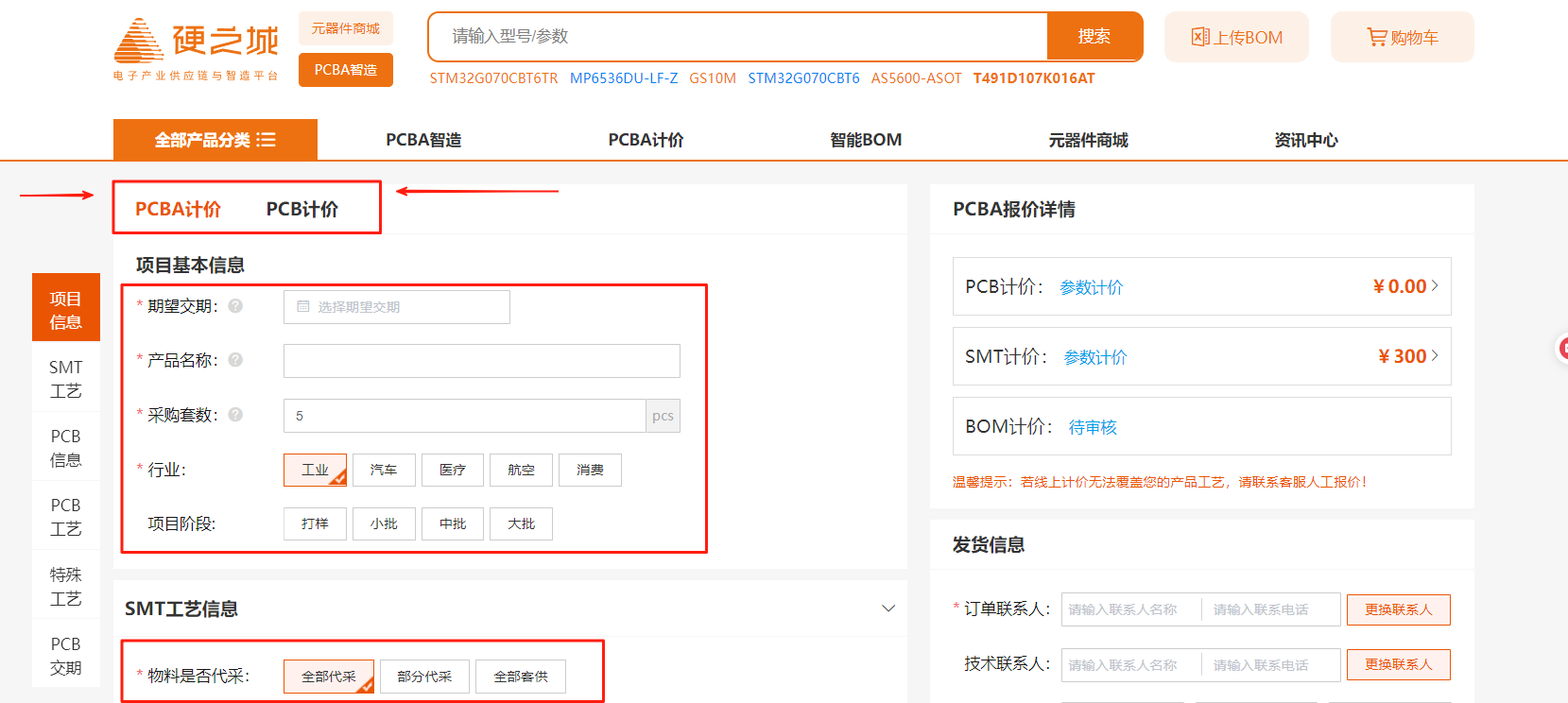

在线计价业务类型选择
进入计价页面后，根据需求选择业务类型：

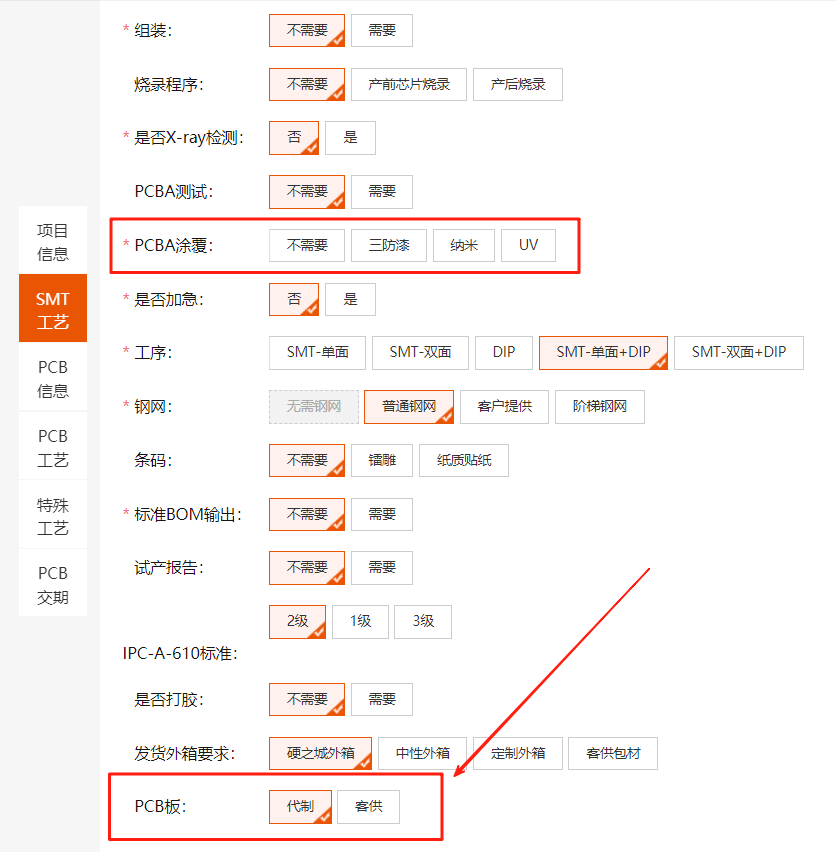

- PCBA 计价：适用于含 SMT 贴片的业务（如纯 SMT、SMT+PCB 制版、SMT+BOM 采购、PCB+BOM+SMT 一站式服务）。
- PCB 计价：仅需单独 PCB 打板时选择。
业务类型选择对照表
| 需求场景 | 对应业务类型 | 包含服务内容 |
|---|---|---|
| 纯 SMT 贴片（客供 PCB 与物料） | PCBA 计价 | SMT 贴片加工（含贴片、插件焊接），需上传 BOM、Gerber和坐标文件，线下补充钢网文件 |
| SMT 贴片 + PCB 制版 | PCBA 计价 | PCB 制版（按工艺要求生产）+SMT 贴片，需上传 BOM、Gerber和坐标文件，并填写制版参数 |
| SMT 贴片 + BOM 采购 | PCBA 计价 | BOM 物料采购（按清单选型）+SMT 贴片，需上传 BOM、Gerber和坐标文件，线下补充钢网文件 |
| 全流程服务（PCB+BOM+SMT） | PCBA 计价 | PCBA一站式服务，需上传 BOM、Gerber和坐标文件，并填写制版参数，系统自动核算全流程成本 |
| 仅 PCB 打板（无贴片需求） | PCB 计价 | 单独 PCB 制版服务，按层数、工艺、尺寸核算价格，需上传 Gerber 文件并填写制版参数 |
项目信息完善与 BOM 处理指引
1. 完善项目信息以便创建 PCBA 项目，供工程审核报价并在订单交易后将信息同步至生产端智能MES系统。
2. BOM物料支持全部代采、部分代采或全部客供，但无论是否客供，均需上传 BOM 文件（贴片生产必备）

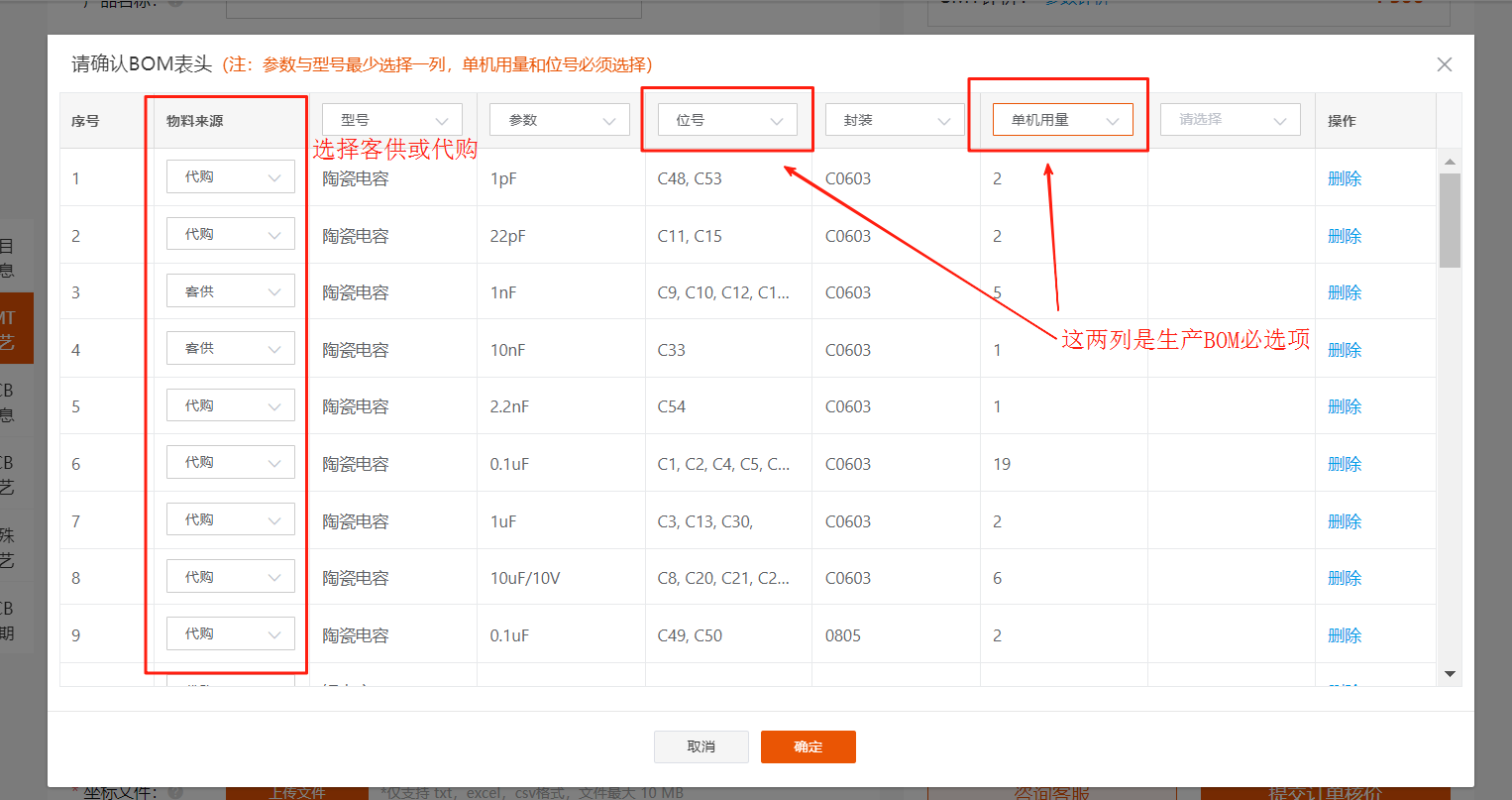

3. BOM文件必需项：物料 “单机用量” 和 “位号” 列（用于系统计算损耗）
4. BOM系统报价处理机制： 通过系统匹配+人工介入的方式进行报价，自动匹配商城元器件，同时人工处理非标 / 参数型号不全物料
生产资料上传与审核指引

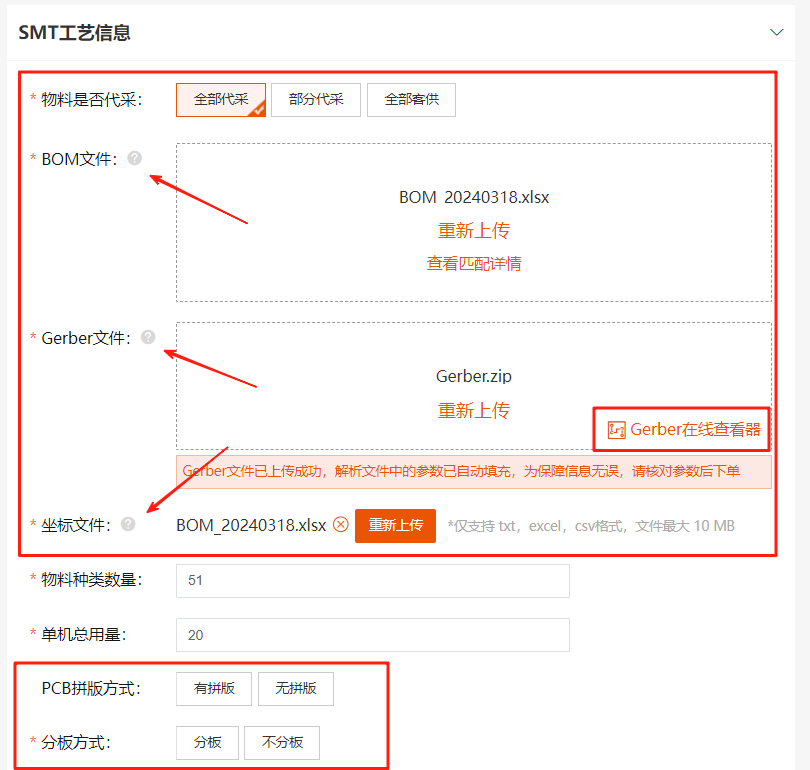

一、必传文件清单及要求
| 文件类型 | 上传要求 | 备注 |
|---|---|---|
| BOM 文件 |
包含型号、参数规格、数量等完整信息（推荐 Excel 格式，表头需标注单位） 为满足生产需求，必须要有单机用量和位号信息 |
若暂无坐标文件，可先上传 BOM 启动初步核价 |
| Gerber 文件（制版） | 包含钻孔、走线、阻焊等图层 | 若仅有 pcbdoc 文件，需压缩为 ZIP/RAR 格式上传 |
| 坐标文件（可选） | 包含元件位号、坐标（X/Y）、角度等信息（.TXT/.CSV 格式） | 缺省时系统默认按 BOM 坐标估算，订单确认后需补充完整文件 |
上传资料后，系统将自动解析以下数据（直接关联成本核算）：
- 物料信息：物料种类数量、单机用量（按 BOM 清单统计）
- PCB 参数：通过 Gerber 识别尺寸（长 × 宽）、层数、拼版结构
- 工艺提示：根据 PCB 尺寸自动标记是否需拼版 / 分板（见下方判断标准）
Gerber 文件在线查看功能
- 支持通过Gerber 在线查看器实时预览文件，功能包括：
- 2D 图层分层查看（走线 / 阻焊 / 字符层独立显示）
- 3D 模型渲染（模拟 PCB 立体结构，可旋转 / 缩放）
- 尺寸测量工具（自动标注孔径、线宽等关键参数）
拼版与分板判断标准
-
需拼版的场景（满足任一条件）：
- 单块 PCB 尺寸＜50mm×50mm（防止 SMT 设备运输卡顿）
- 异形板（L 型、圆形、三角形等非矩形板）
- 板材利用率＜60%（通过拼版优化材料损耗）
-
分板工艺选择：
- 拼版或带工艺边的 PCB，可选择：
▶ V-Cut 分板（适用于矩形板，板厚≥1.0mm）
▶ 邮票孔分板（适用于小板拼版，连接桥宽度≥0.3mm）
▶ 铣槽分板（适用于异形板或高精度分板需求）
- 拼版或带工艺边的 PCB，可选择：
