PCB（Printed Circuit Board）即印刷电路板，在电子设备中起着至关重要的作用。高多层、高精密、高难度的 PCB，更是代表着 PCB 制造领域的高端水准，对电子设备的性能、小型化及稳定性有着深远影响。可以从以下方面深度理解这类 PCB：

1. 高多层 PCB

• 层数与设计复杂度：层数通常超过 8 层，高端产品可达数十层。增加层数主要是为了满足高密度布线需求，像服务器、超级计算机这类高性能设备，内部芯片集成度高、信号传输量大，需要更多的层来容纳布线。层数增多意味着设计时要考虑的因素呈指数级增长，要合理规划电源层、地层和信号层，防止层间信号干扰。例如，在设计 16 层 PCB 时，需要精确安排不同功能的层，避免高速信号层与电源层相邻产生串扰。

• 层间连接技术：通过大量的过孔实现层与层之间的电气连接。过孔的设计和布局极为关键，包括过孔的大小、间距、类型（如通孔、盲孔、埋孔）等。盲孔和埋孔能有效减少 PCB 表面的过孔数量，提高布线密度，但加工难度大。以手机主板为例，为了实现轻薄化，采用了大量的盲孔和埋孔技术，在有限的空间内实现了多层之间的高效连接。

• 材料选择与性能：对材料要求高，需具备良好的电气性能、热性能和机械性能。常用的材料有低介电常数（Dk）和低介质损耗角正切（Df）的板材，以减少信号传输损耗。在 5G 通信设备的 PCB 中，使用低 Dk 和 Df 的材料，能保证高速信号在多层板中长距离传输时的信号完整性。

2. 高精密 PCB

• 线宽 / 线距与孔径精度：线宽和线距可以达到非常小的尺寸，如 50μm 甚至更小，孔径精度也能控制在极小的公差范围内。这对加工设备和工艺的精度要求极高。在高端芯片封装基板中，精细的线宽和线距能实现芯片与外部电路的高密度互连，提高信号传输速度和可靠性。

• 图形精度与表面平整度：图形精度要求严格，线路的制作精度、层间对准精度都直接影响 PCB 的性能。表面平整度也至关重要，特别是对于有芯片贴装需求的 PCB，不平整的表面会导致芯片焊接不良。在制作高精密 PCB 时，采用先进的光刻技术和高精度的加工设备来保证图形精度和表面平整度。

• 信号完整性与电源完整性：为确保高速、高精度信号的可靠传输，需要精心设计和优化信号传输路径，减少信号反射、串扰等问题。同时，要保证电源分配系统的稳定性，为芯片等器件提供干净、稳定的电源。在高速数字电路 PCB 设计中，通过阻抗匹配、合理的电源层设计等措施来实现信号完整性和电源完整性。

3. 高难度 PCB

• 特殊工艺要求：涉及特殊的加工工艺，如激光钻孔、微盲孔制作、埋嵌元件技术等。这些工艺需要先进的设备和专业的技术人员，且工艺控制难度大。例如，埋嵌元件技术是将电阻、电容等元件直接埋入 PCB 内部，实现元件与 PCB 的一体化，能有效减小 PCB 体积，但对工艺要求极高。

• 严格的质量标准：质量标准极为严格，从原材料检验到生产过程中的每一道工序，再到最终的成品检测，都有严格的规范和检测手段。任何微小的缺陷都可能导致 PCB 失效，影响整个电子设备的性能。高难度 PCB 的生产过程中，采用多种检测方法，如自动光学检测（AOI）、X 射线检测等，确保产品质量。

• 设计与制造的协同挑战：设计和制造过程紧密相关，需要设计人员和制造人员密切协作。设计时要充分考虑制造工艺的可行性，制造过程中要严格按照设计要求进行生产。在设计高难度 PCB 时，设计人员要与制造部门沟通，根据制造工艺的能力确定设计参数，制造人员在生产过程中要及时反馈问题，以便对设计进行优化。

未来 PCB 高多层、高精密、高难度的发展趋势将围绕高性能、小型化、智能化、环保化等方向展开，具体表现如下：

1. 高性能化

• 材料创新升级：为满足高频高速信号传输需求，低介电常数（Dk）、低介质损耗角正切（Df）的材料将得到更广泛应用，如聚四氟乙烯（PTFE）基复合材料在 5G 通信、雷达领域。同时，高导热材料如石墨烯、碳纳米管用于高功率 PCB 散热，保障设备稳定运行。

• 设计优化与仿真：借助先进的设计软件和仿真工具，对信号传输路径、电源分配网络进行精细化设计和优化，减少信号反射、串扰，提高信号完整性和电源完整性，确保复杂电路系统可靠工作。

2. 小型化与高密度化

• 线宽 / 线距与孔径缩小：不断减小线宽、线距和孔径，提升布线密度，在有限空间内实现更多电路连接和功能集成，满足电子设备轻薄短小的发展趋势，如智能手机 HDI 板的应用。

• 3D 立体集成：3D 打印技术用于制造多层立体电路板、内置无源元件的电路板，实现更高的集成度，缩短信号传输路径，提高性能，在航空航天、军事等特殊领域具有应用潜力。

• 先进封装技术融合：与晶圆级封装、系统级封装等先进封装技术紧密结合，开发与之匹配的 PCB 产品，实现芯片与 PCB 的高度集成，提升系统性能，如高性能计算芯片和人工智能芯片封装配套的 PCB。

3. 智能制造与自动化

• 生产过程智能化控制：工业互联网、大数据、人工智能和机器学习技术融入 PCB 制造，实现设备自动化操作、生产过程智能监控与调度，实时采集分析数据，进行故障预警和质量控制，提高生产效率和产品质量。

• 智能检测与缺陷识别：利用人工智能视觉检测系统，快速、精准检测 PCB 表面微小缺陷，替代人工目检，降低人为误差，提高检测精度和效率，保障产品品质。

4. 环保与可持续发展

• 绿色材料应用：采用无铅焊接工艺、水基清洗剂等环保技术，减少重金属污染和挥发性有机化合物（VOCs）排放。研发推广可降解基板材料、可回收利用金属材料，降低 PCB 制造和废弃对环境的影响，如生物基聚合物基板材料。

• 节能减排与资源循环利用：优化生产工艺，提高能源利用效率，减少能源消耗。建立完善的 PCB 回收体系，实现资源循环利用，降低生产成本，推动行业可持续发展。

5. 定制化与个性化：

   满足不同客户、不同应用场景的多样化需求，提供定制化的 PCB 设计和制造服务，在消费电子、医疗电子、汽车电子等领域，根据产品独特功能和设计要求生产个性化 PCB 产品。

结合对高多层、高精密、高难度 PCB 的深度理解和未来发展趋势，硬之城主要具备以下PCBA相关生产优势：

生产能力

• 层数与制程：样板可制作高达 60 层 ，可满足对高多层 PCB 有需求的复杂电路设计，如高端服务器、通信基站设备等。线宽、线隙可达 0.1mm ，PTH 孔径为 0.2mm ，能实现精细布线，满足高精密电路对线路精度的苛刻要求，用于对信号传输质量要求极高的高速数字电路和高频 RF 电路。

• 产能高效：PCB 月产能达 25000㎡ ，SMT 打样月产能 5.4 亿点，批量月产能 6.76 亿点 。SMT 料齐打样快至 24 小时，批量 3 - 7 天；8 层板以下样板快至 24 小时交货，批量快至 5 - 7 天 ，可快速响应客户需求，缩短产品研发和上市周期。



工艺技术

• 支持特殊工艺：支持多层高阶 HDI 板、高频 / 高速板、特殊 / 特种工艺板、软硬结合板等特殊工艺板制造 。高频 / 高速板可确保信号高速稳定传输，满足 5G 通信、高速数据处理设备需求；特种工艺板可适应高温、高湿等恶劣环境；软硬结合板增加设计灵活性，适用于对空间布局和结构有特殊要求的产品，如可穿戴设备、小型无人机等。

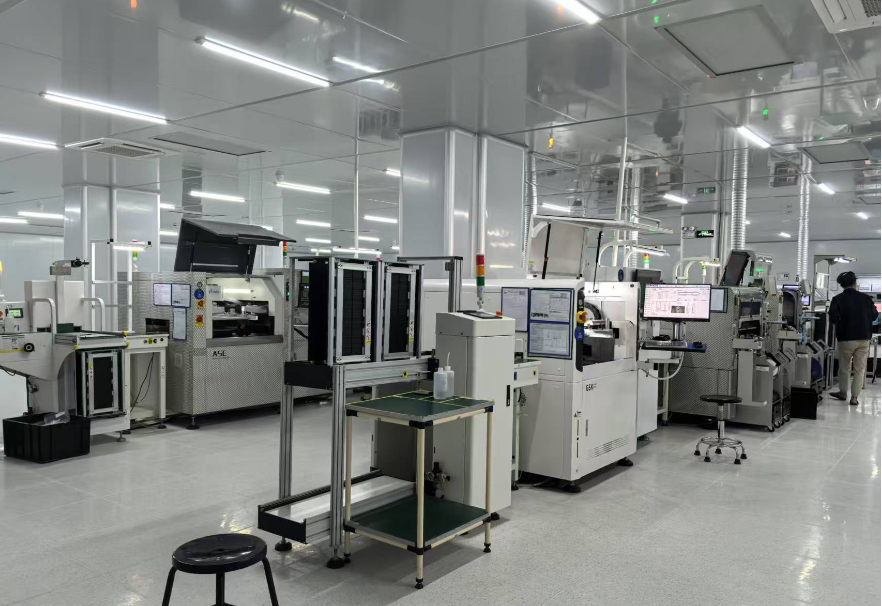

• 先进设备与系统：拥有先进的雅马哈高精密全自动贴片机 ，配备 3D - SPI 检测、智能全自动首件测试仪、3D - AOI 自动光学检测、X - Ray 检测设备 ，能精准进行贴片操作和全方位检测，保障高精密、高难度 PCB 生产质量。

  自研智能 MES 系统，实现智能排单、生产监控、数据分析、防错防呆 ，产线大屏实时采集贴片机数据，生产全程可视化，且每款板子保留唯一 MO 生产编号，便于跟进查询、处理异常，保证生产过程可追溯和高效管理。



品质管控

• 质量体系认证：已通过 ISO9001、IATF16949、ISO13485、ISO14001、美国 UL 认证、CQC 和 “国军标” 等质量体系认证 ，遵循严格质量标准，确保产品品质稳定可靠，满足汽车、医疗、航空等对品质和安全性要求极高行业的需求。

• 专业团队与测试：15 人以上专业品质服务团队 ，建立在线测试（ICT）、功能测试（FCT）、老化测试等完整测试体系 ，采用一码质量追溯系统，通过扫码追踪生产批次号数据精准定位问题；资深工程工艺团队 10 人（10 年以上行业经验） ，支持 DFM 可制造性设计分析、工艺开发与优化、快速响应与问题解决 ，从人员和技术上保障高精密、高难度 PCB 产品质量。



服务与经验

• 丰富服务内容：提供元器件选型替代、BOM 成本优化、试产报告、DFM 可制造性设计分析等服务 ，从设计源头到生产制造全流程为高多层、高精密、高难度 PCB 项目提供支持，帮助客户优化设计、降低成本、提高生产可行性。

• 多行业服务经验：服务 2000 多家新硬件企业 ，面向汽车、储能、工业、机器人、航空、医疗、通讯、消费等多行业领域 ，积累大量不同行业高多层、高精密、高难度 PCB 生产服务经验，更能理解和满足各行业独特需求。
