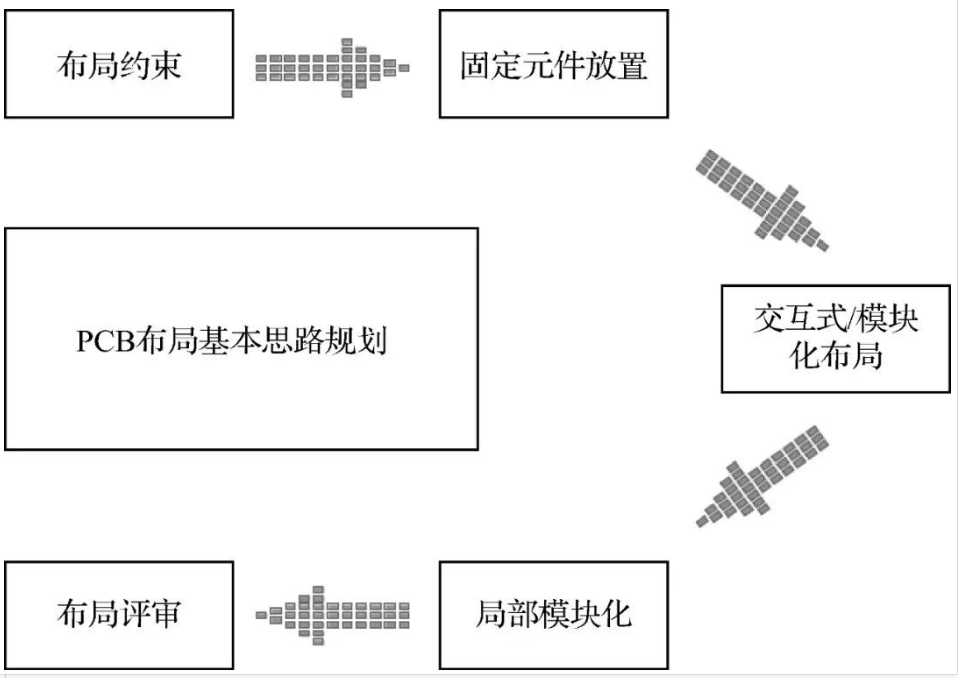

图2 固定元件的放置

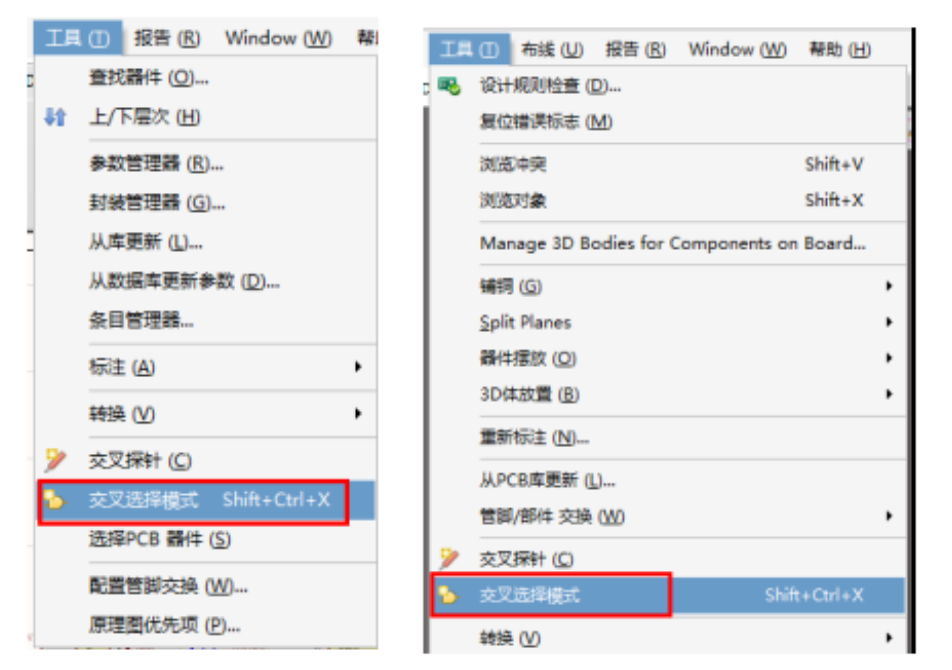

（1）为了达到原理图和PCB两两交互，需要在原理图编辑界面和PCB设计交互界面中都执行菜单命令“工具-交叉选择模式”，激活交叉选择模式，如图3所示。

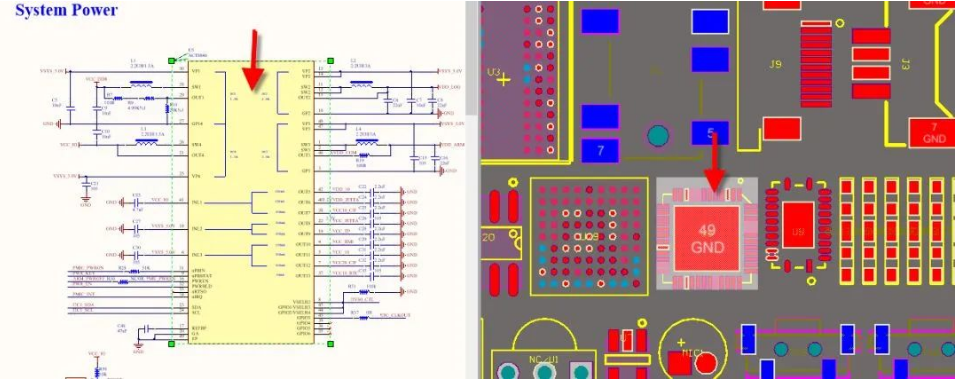

（2）如图4所示，可以看到在原理图上选中某个元件后，PCB上相对应的元件会同步被选中；反之，在PCB上选中某个元件后，原理图上相对应的元件也会被选中。

图3  激活交叉选择模式

图4  交叉选择模式下的选择.

（1）在原理图上选择其中一个模块的所有元件，这时PCB上与原理图相对应的元件都被选中。
（2）执行菜单命令“工具-器件摆放-在矩形区域排列”。

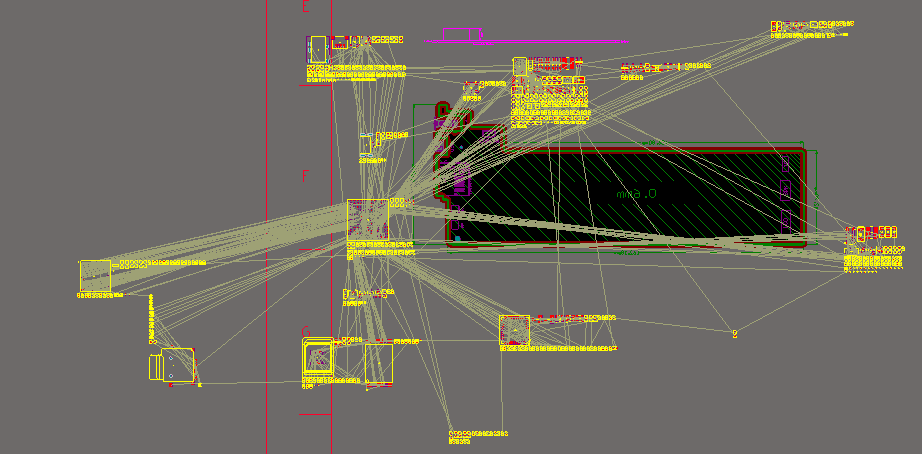

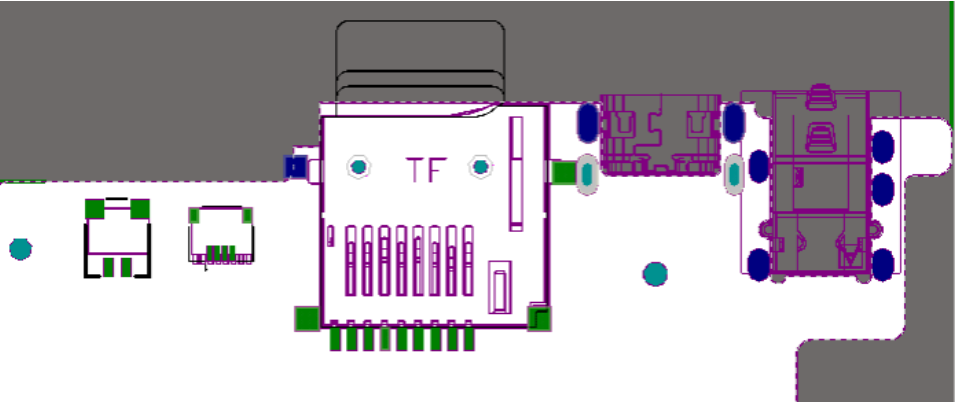

（3）在PCB上某个空白区域框选一个范围，这时这个功能模块的元件都会排列到这个框选的范围内，如图5所示。利用这个功能，可以把原理图上所有的功能模块进行快速的分块。
模块化布局和交互式布局是密不可分的。利用交互式布局，在原理图上选中模块的所有元件，一个个地在PCB上排列好，接下来，就可以进一步细化布局其中的IC、电阻、二极管了，这就是模块化布局，效果图如图6所示。

图5  在矩形区域排列与元件的框选排列

图6  模块化布局效果图

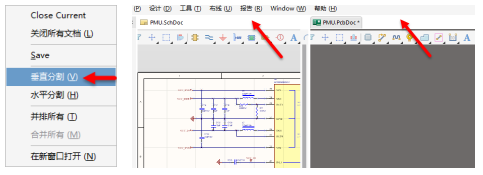

在模块化布局时，可以通过“垂直分割”命令对原理图编辑界面和PCB设计交互界面进行分屏处理，如图7所示，方便我们查看视图从而快速布局。

图7  altium Designer的分屏处理
