PCBA完整工艺流程,值得收藏!
不同类型的PCB板,其工艺制程有较多不同,下面就各种情况详细阐述其区别。

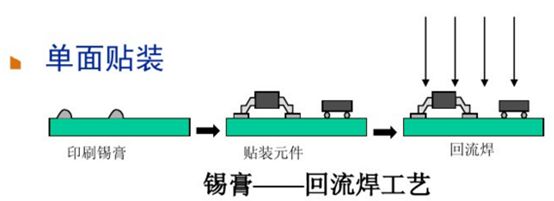

1、单面SMT贴装
将焊膏添加到组件垫,PCB裸板的锡膏印刷完成之后,经过回流焊贴装其相关电子元器件,然后进行回流焊焊接。

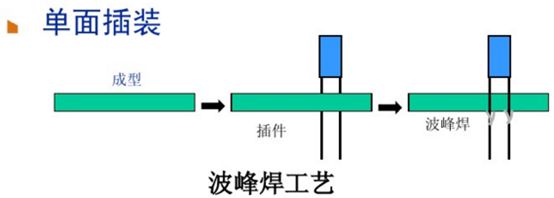

2、单面DIP插装
需要进行插件的PCB板经生产线工人插装电子元器件之后过波峰焊,焊接固定之后剪脚洗板即可。但是波峰焊生产效率较低。

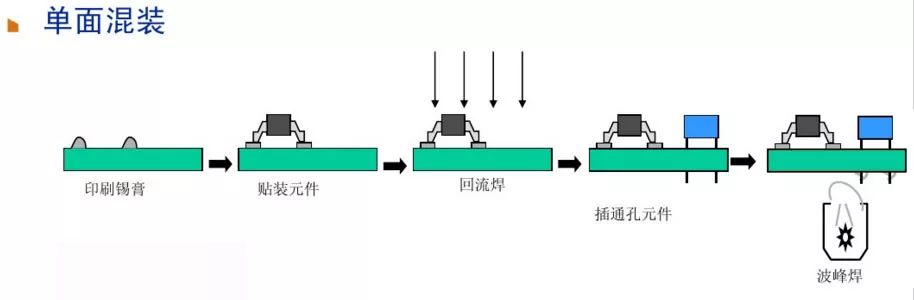

3、单面混装
PCB板进行锡膏印刷,贴装电子元器件后经回流焊焊接固定,质检完成之后进行DIP插装,然后进行波峰焊焊接或是手工焊接,如果通孔元器件较少,建议采用手工焊接。

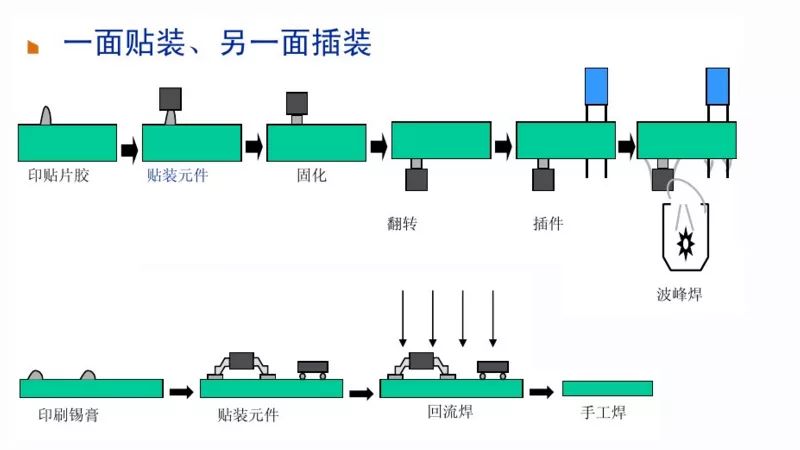

4、单面贴装和插装混合
有些PCB板是双面板,一面贴装,另一面进行插装。贴装和插装的工艺流程跟单面加工是一样的,但PCB板过回流焊和波峰焊需要使用治具。

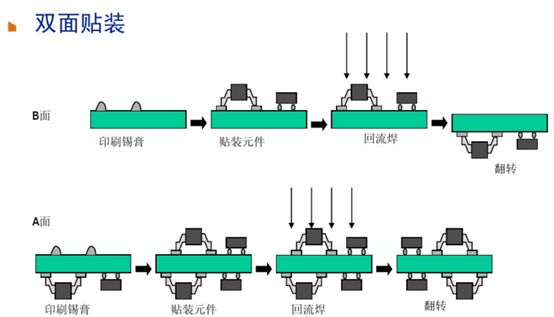

5、双面SMT贴装
某些PCB板设计工程师为了保证PCB板的美观性和功能性,会采用双面贴装的方式。其中A面布置IC元器件,B面贴装片式元器件。充分利用PCB板空间,实现PCB板面积最小化。

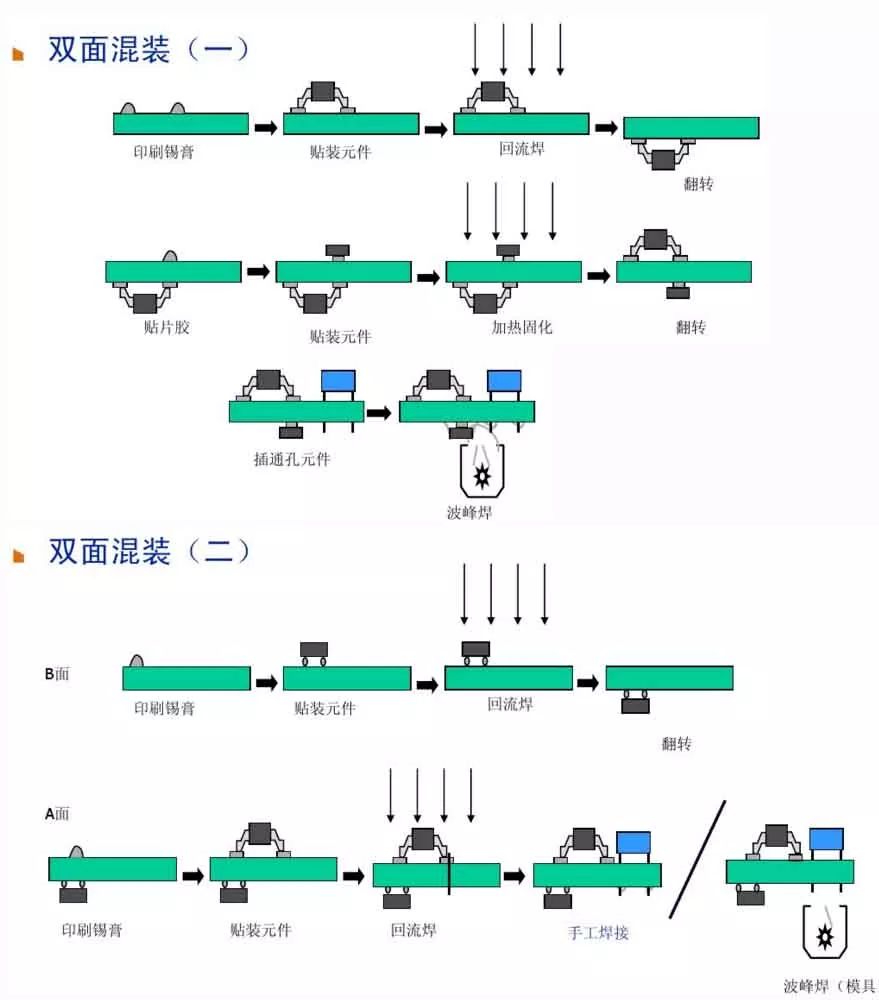

6、双面混装
双面混装有以下两种方式,第一种方式PCBA组装三次加热,效率较低,且使用红胶工艺波峰焊焊接合格率较低不建议采用。第二种方式适用于双面SMD元件较多,THT元件很少的 情况,建议采用手工焊。若THT元件较多的情况,建议采用波峰焊。
以上仅是简化了印刷电路板的PCBA组装工艺,以图文的方式展示其制程。但是随着PCBA组装工艺和生产工艺逐渐被优化,其不合格率也不断降低,保证生产高质量的成品。以上所述的所有电子元器件的焊点质量决定了PCBA板的质量。因此,相关电子厂商在寻求PCBA组装加工厂商时,最好需求经验丰富和加工设备水平较高的。

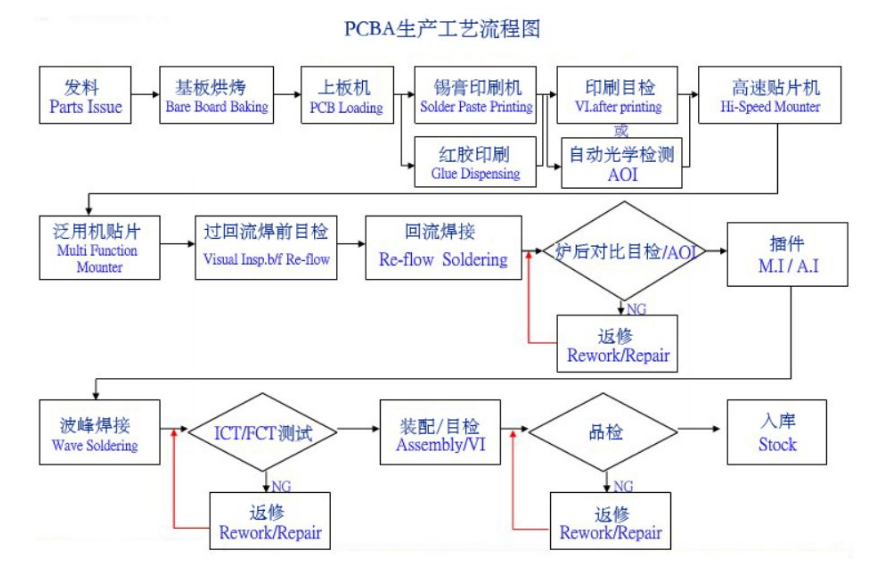

PCBA加工工艺的主要步骤

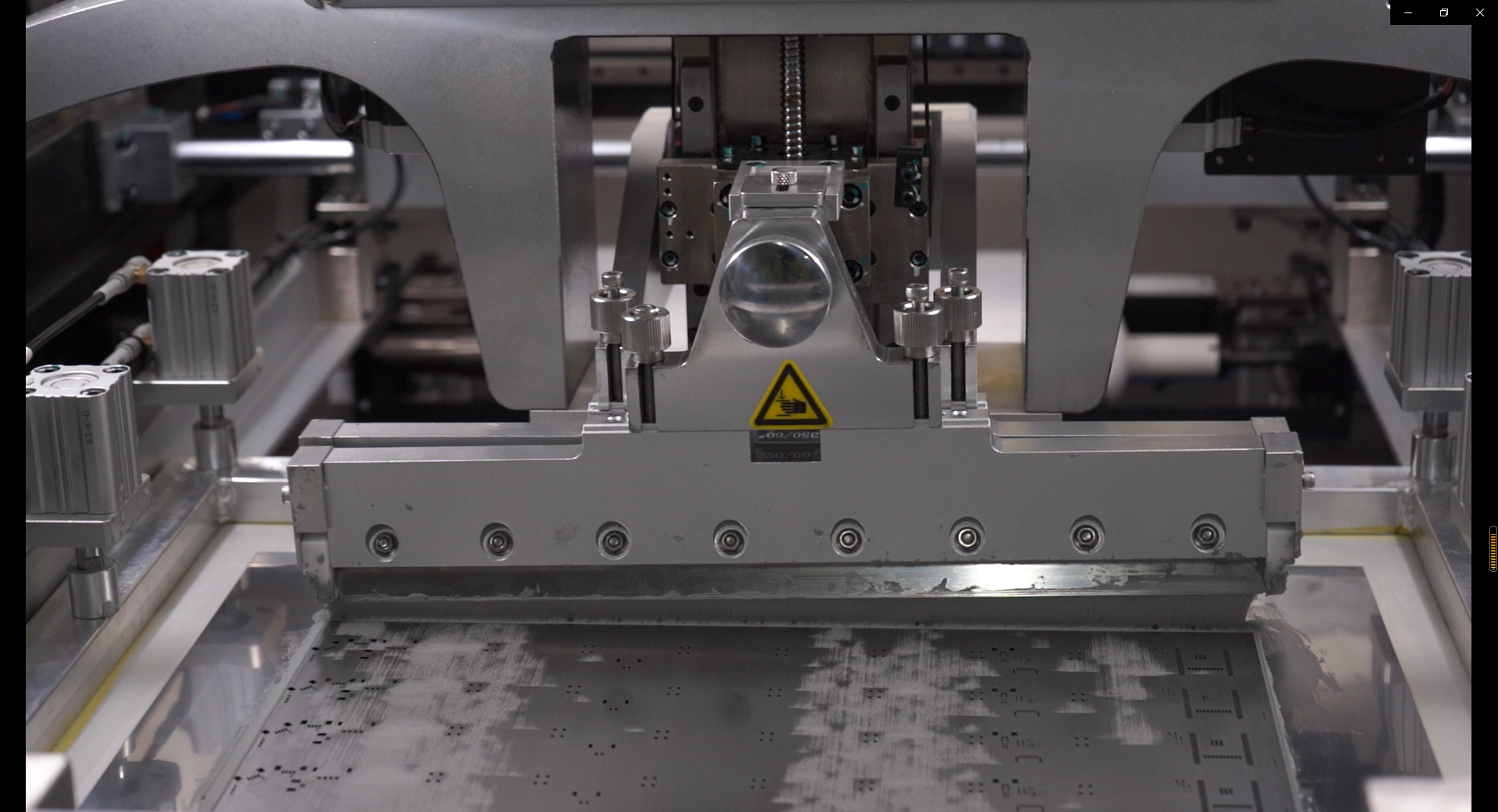

第一步:焊膏印刷
刮板沿模板表面推动焊膏前进,当焊膏到达模板的一个开孔区时,刮板施加的向下的压力迫使焊膏穿过模板开孔区落到电路板上。
第二步:涂敷粘结剂
可选工序。采用双面组装的电路板为防止波峰焊时底部表面安装元件或双面回流焊时底部大集成电路元件熔融而掉落,需用粘结剂将元件粘住。

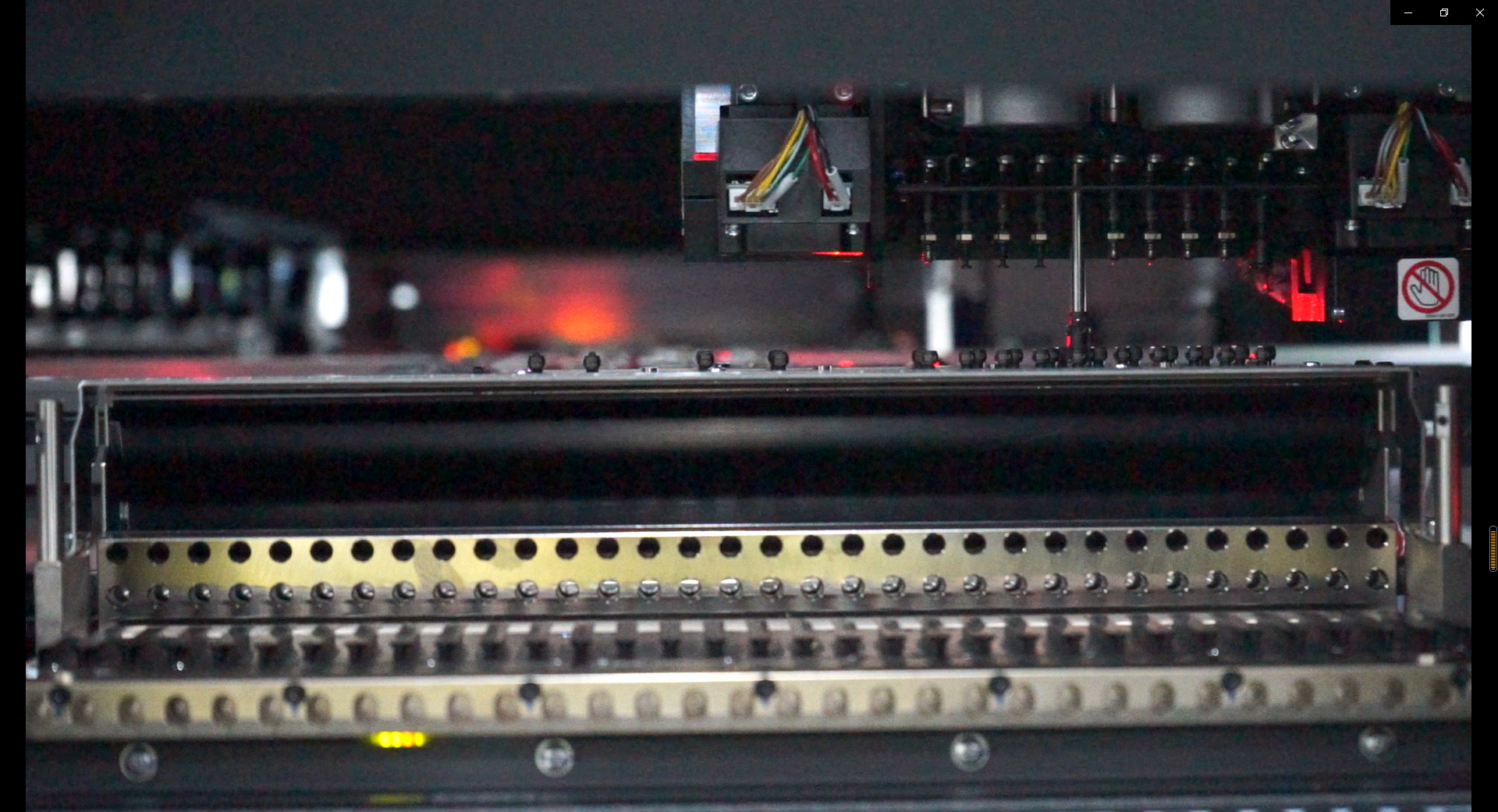

第三步:元件贴装
该工序是用自动化的贴装机将表面贴装元器件从进料器上拾取并准确地贴装到印刷电路板上。

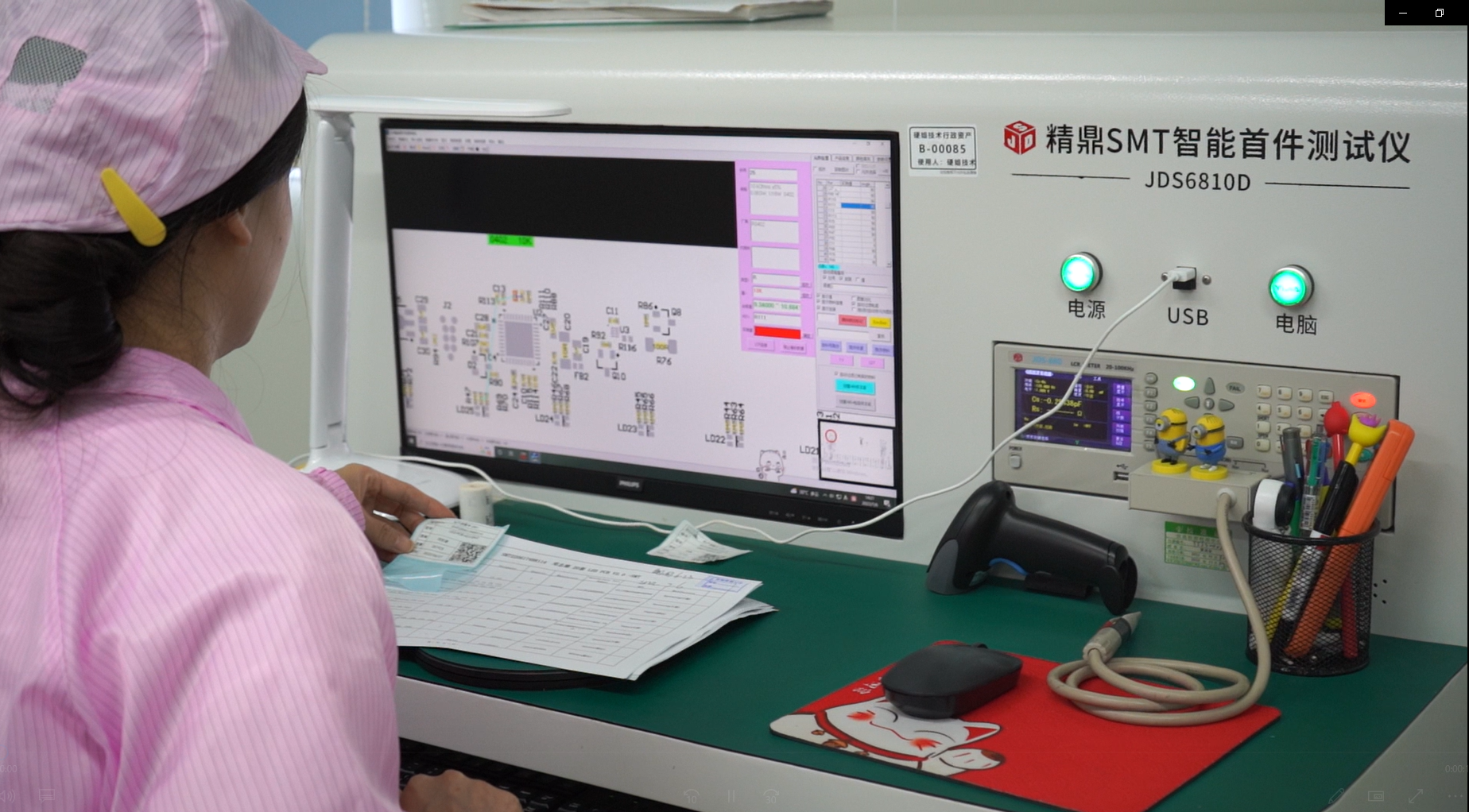

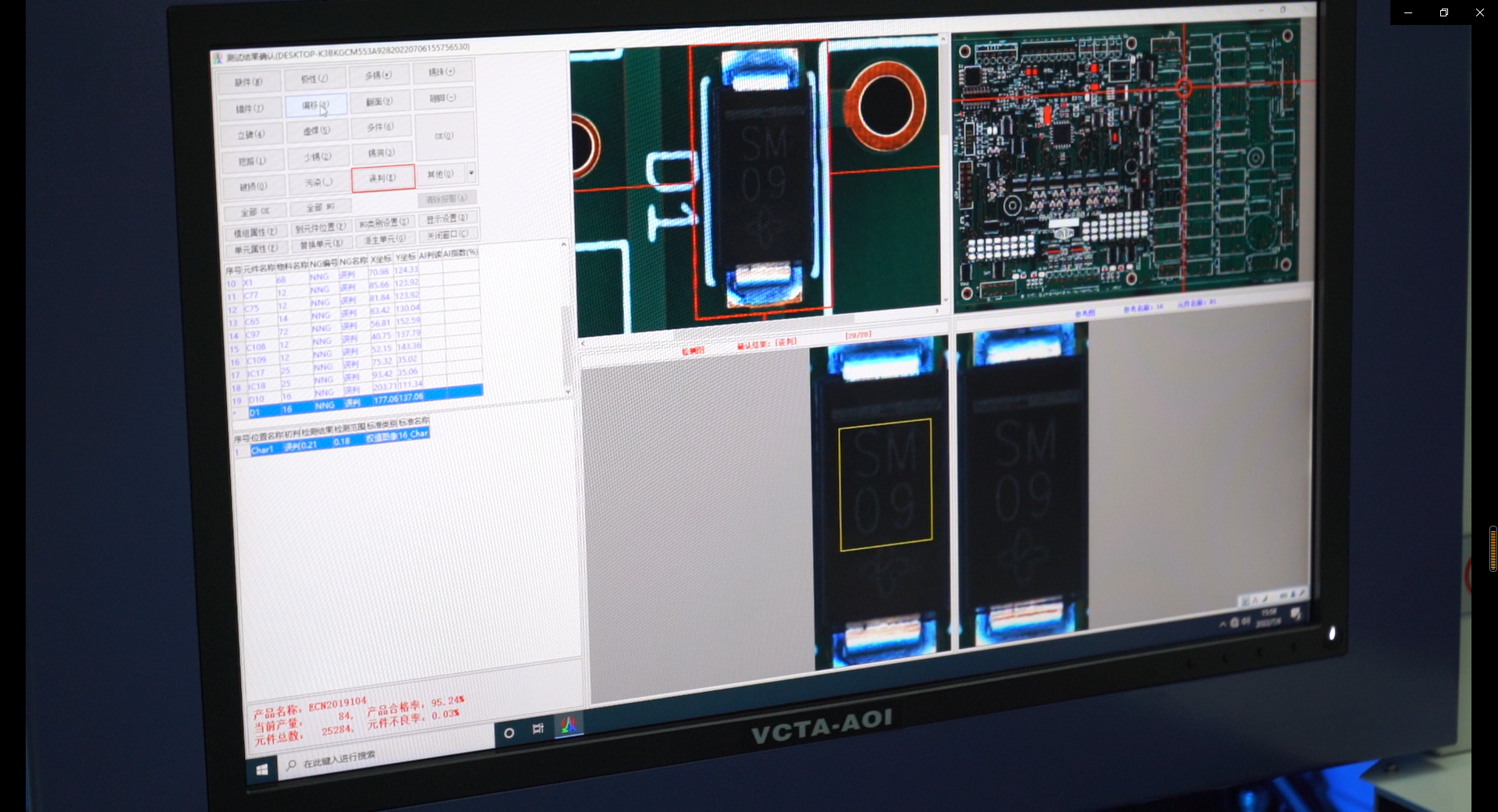

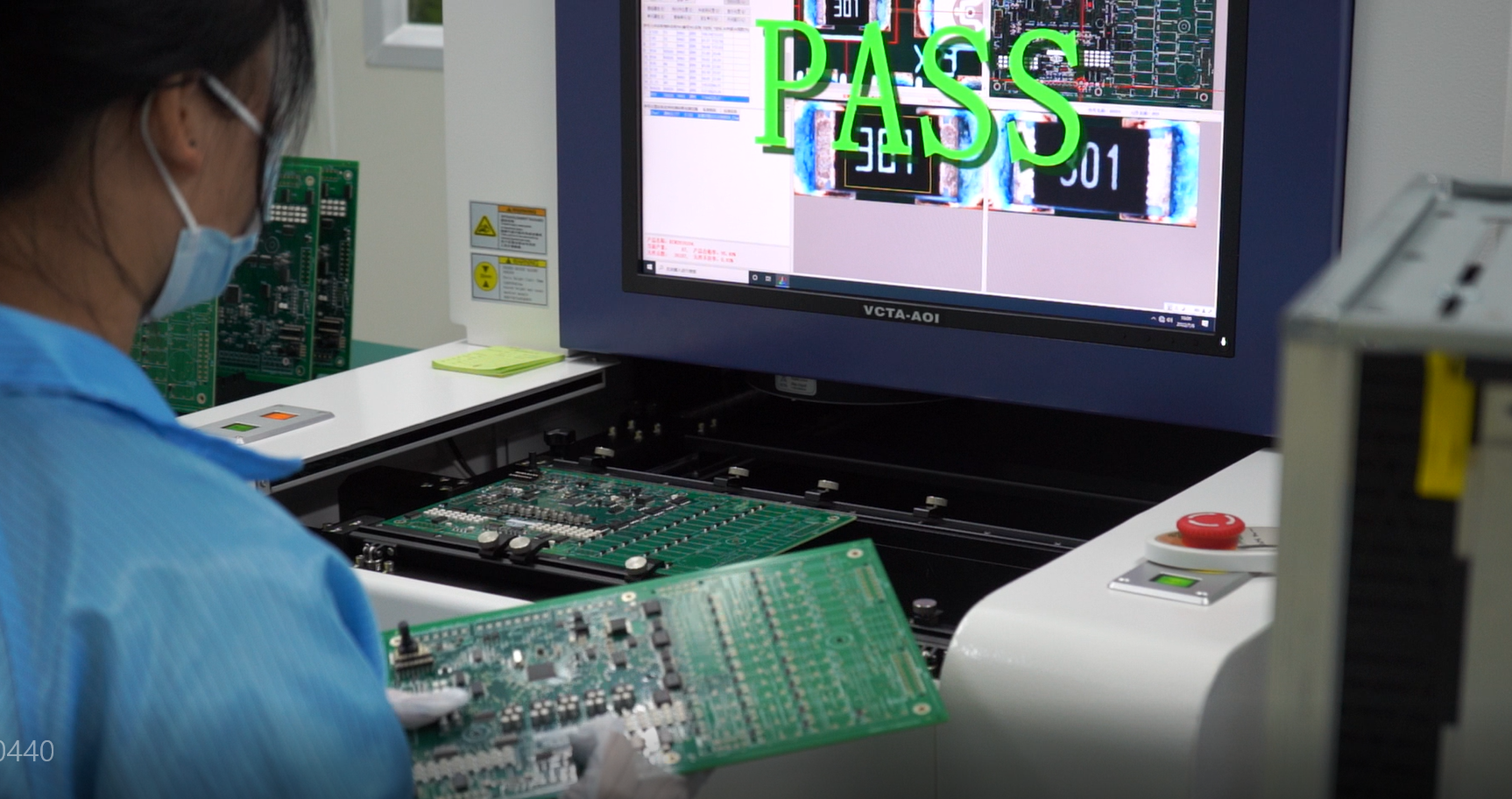

第四步:焊前与焊后检查
组件在通过再流焊前需要认真检查元件是否贴装良好和位置有无偏移等现象。

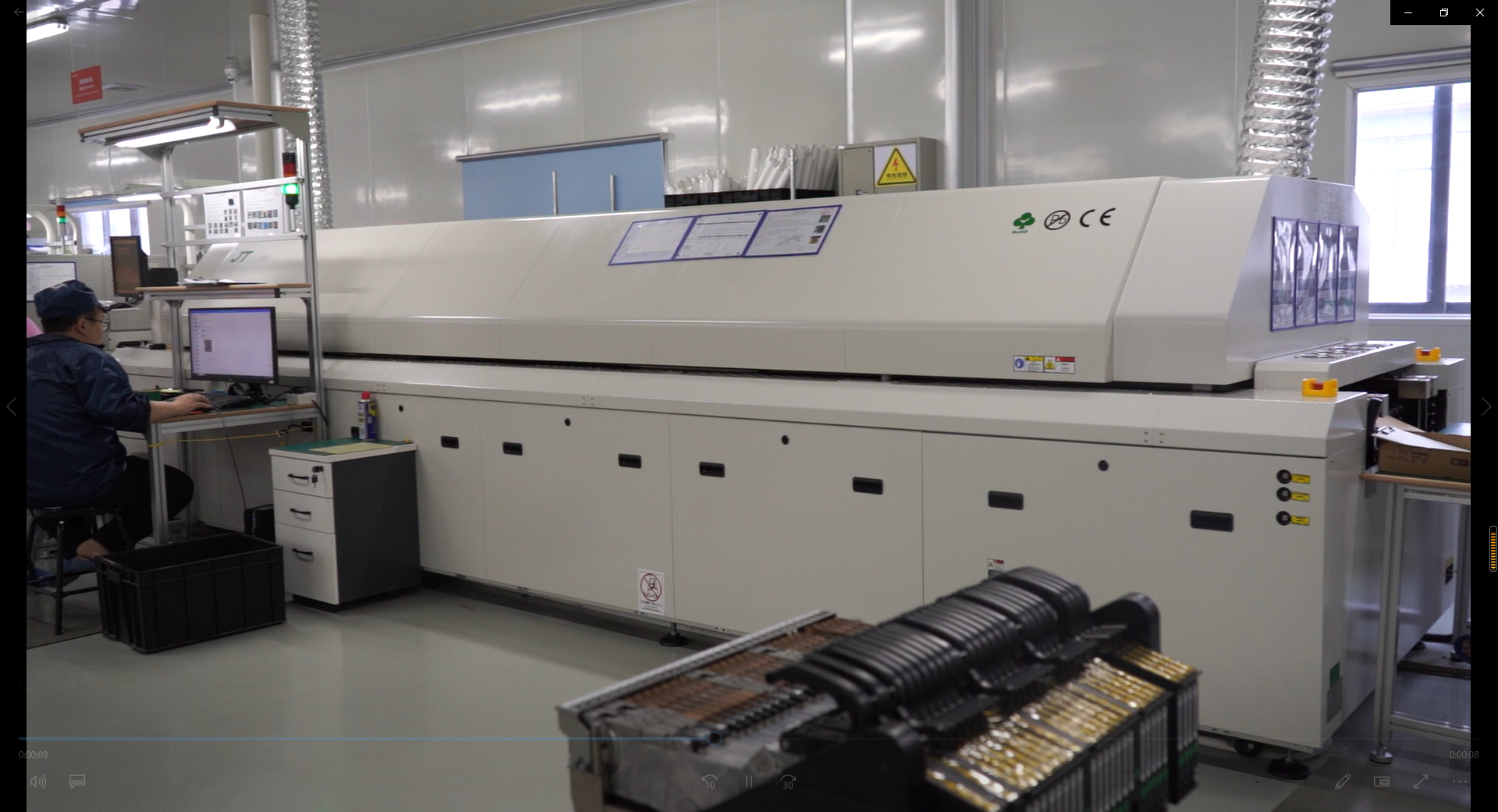

第五步:再流焊
将元件安放在焊料上之后,用热对流技术的流焊工艺融化焊盘上的焊料,形成元件引线和焊盘之间的机械和电气互连。

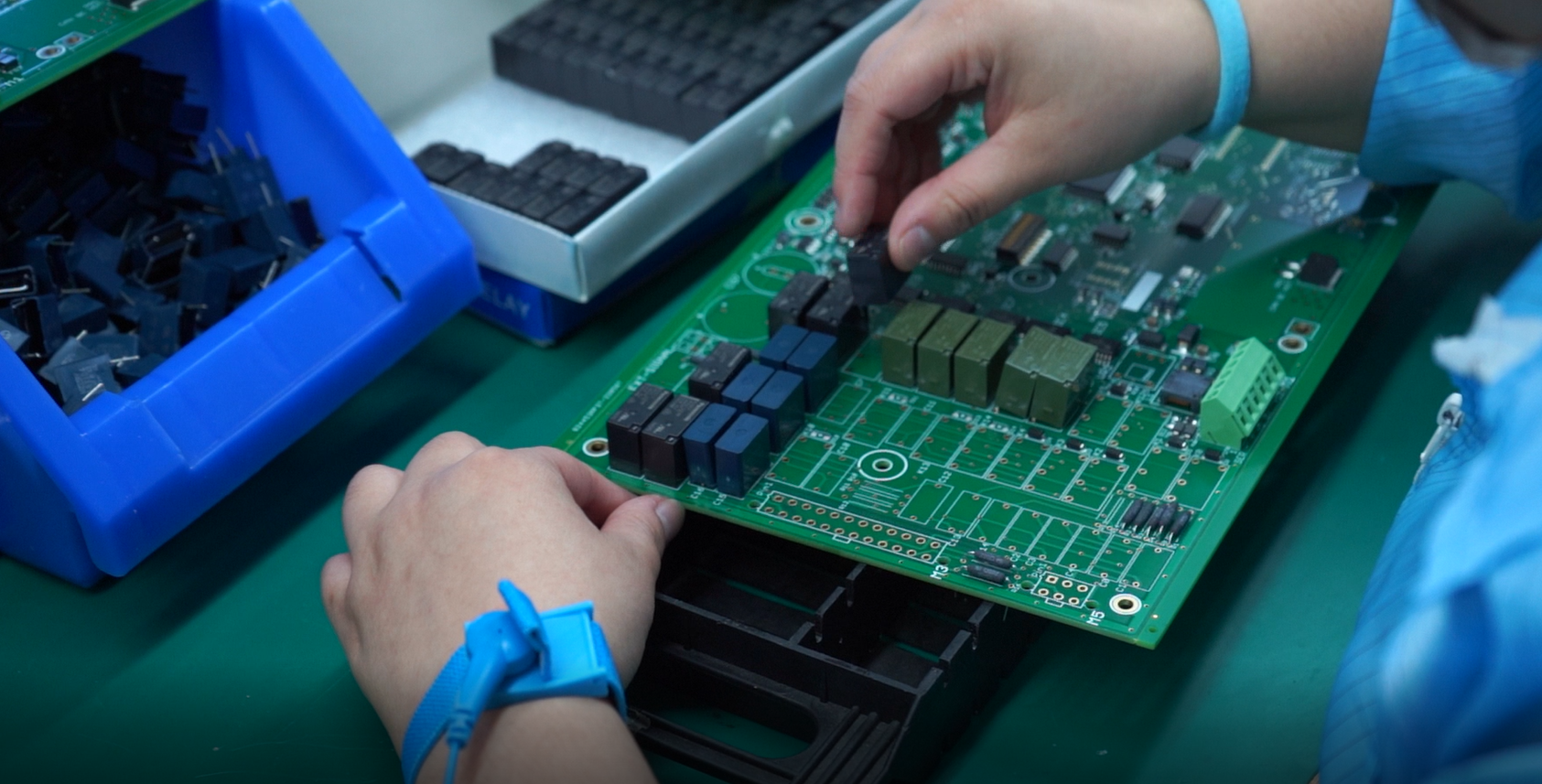

第六步:元件插装
对于通孔插装元器件和某些机器无法贴装的表面安装元件,例如某些插装式电解电容器、连接器、按钮 开关和金属端 电极元件(MELF)等,进行手工插装或是用自动插装设备进行元件插装。

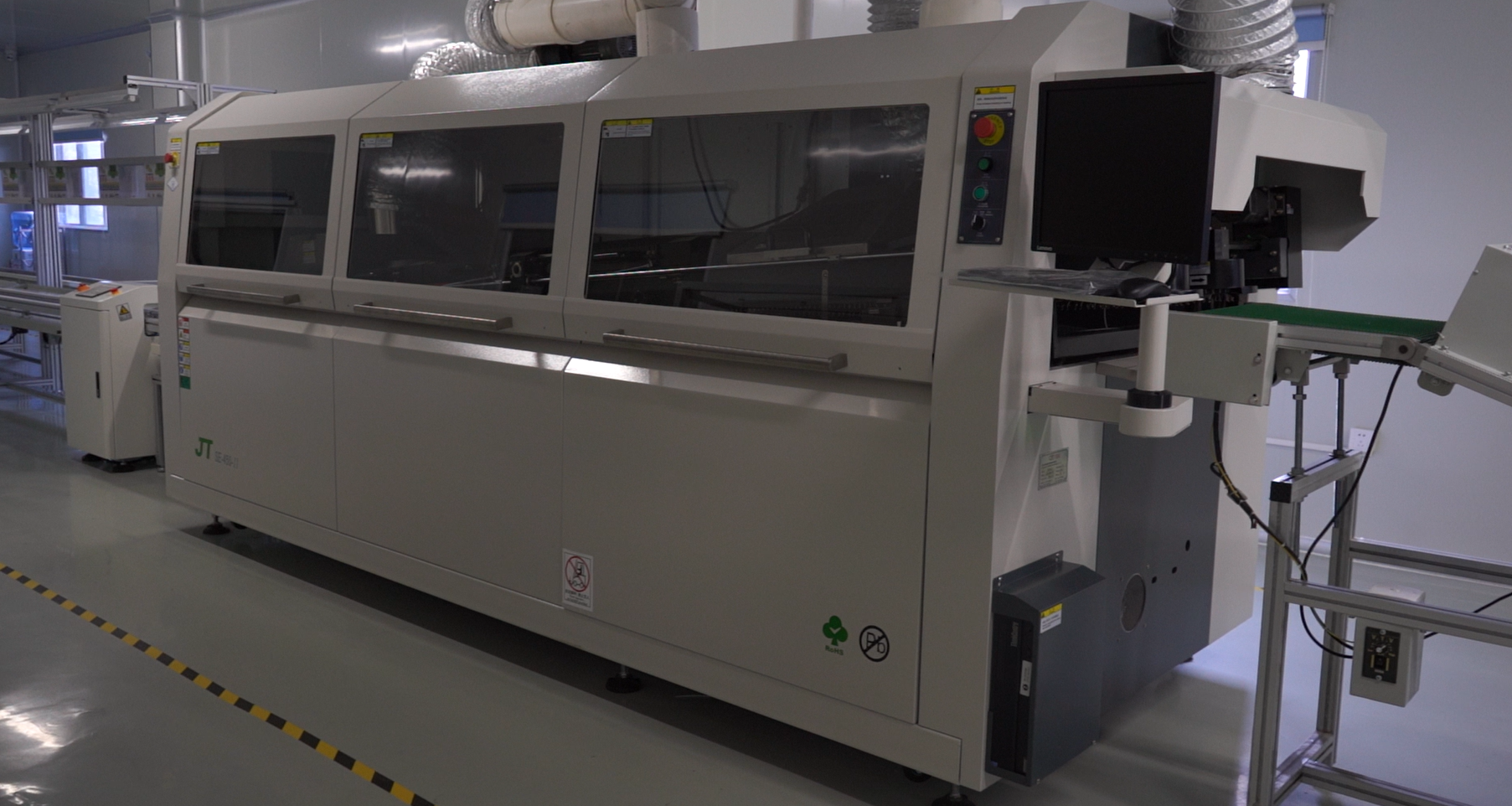

第七步:波峰焊
波峰焊主要用来焊接通孔插装类元件。
第八步:清洗
第九步:维修
这是一个线外工序,目的是在于经济地修补有缺陷的焊点或更换有疵病的元件。
第十步:电气测试
电气测试主要包括在线测试和功能测试。
第十一步:品质管理
品质管理包括生产线内的质量控制和送往顾客前的产品质量保证。
第十二步:包装及抽样检查
最后是将组件包装,并进行包装后抽样检验,再次确保即将送到顾客手中产品的高质量。
