PCB板厂都用哪些油墨？

作者：硬姐发布时间：2025-05-21

油墨是PCB制版的必要材料，市场上的油墨种类繁多，PCB板厂制板都要用到哪些油墨呢？我们一起来看一看。

01  PCB制版时需用到的三种油墨
1、线路油墨
线路油墨作为防止腐蚀线路时的阻挡层，蚀刻的时候用来保护线路，一般是液态感光型的。线路油墨有耐酸性腐蚀和耐碱性腐蚀两种，耐碱的较贵，这层油墨在腐蚀出线路后要用碱溶解掉不要的部分。
2、阻焊油墨
阻焊油墨是线路做好以后，涂在线路上作为保护线路用的。阻焊油墨有液态感光的，也有热固化的，还有紫外线硬化型的，在板子上保留焊盘，方便焊元件，起绝缘防氧化的作用。

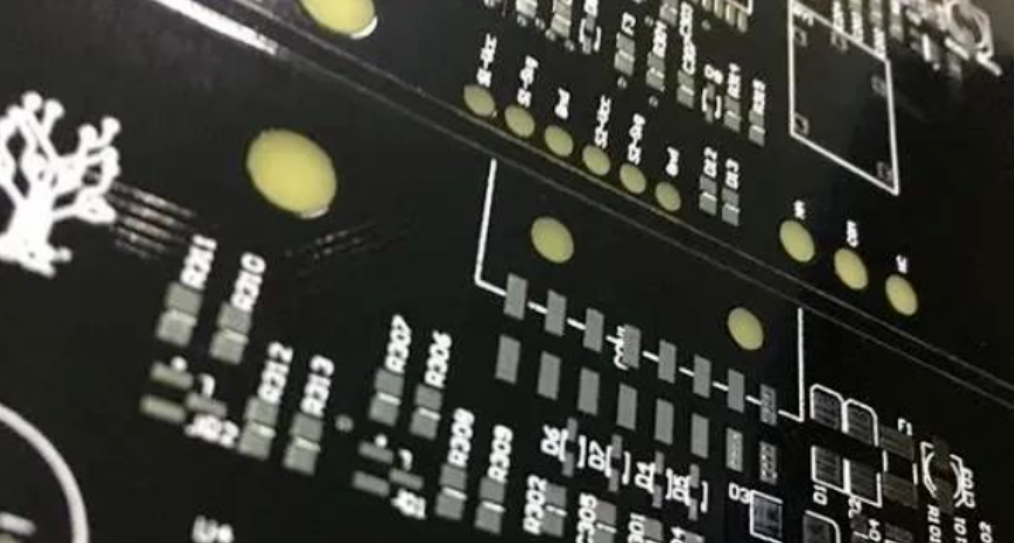

3、字符油墨
字符油墨是用来做板子表面的标示的，比如标上元器件符号什么的，一般是白色的。
其实还有其他油墨，如可剥胶油墨，就是在做镀铜或表面处理时，把不需要处理的部分保护起来，然后再撕去其他不需要保护的部分。还有银浆油墨等等。

02   PCB制版优势
能量产2层至14层，14-22层可打样生产。
最小线宽/间距：3mil/3mil　　BGA间距:0.20MM
成品最小孔径：0.1mm　　 尺寸:610mmX1200mm
油墨：日本Tamura、Taiyo、富多肯；
FR4：生益、建滔、海港、宏仁 、国纪、合正、南亚、
(生益S1130/S1141/S1170),Tg130℃/ Tg170℃ T g180℃等高TG板材）
高频板：Rogers(罗杰斯)、Taconic、ARLLON；
表面工艺：喷锡、无铅喷锡、沉金、全板镀金、插头镀金、全板厚金、化学沉锡（银）、抗氧化（OSP）蓝胶、碳油
