设计印刷电路板(PCB) 时，接地至关重要。经常出现的一种方法是星形接地。但到底什么是星接地呢？为什么它对您至关重要PCB设计？让我们来分解一下。

星形接地可确保电路的所有部分「看到」相同的接地。这有助于防止不必要的噪音和干扰。就像房间里的每个人都在听同一个人说话，没有任何回响或干扰。

正确的接地是PCB 设计的关键。有了它，您的电路就可以避免严重的问题。接地可以保持讯号清洁和组件安全。这就像建筑物的地基一样，如果地基不牢，整个结构就会面临风险。

了解更多关于了解电子元件：现代科技的基石。

星形接地是确保正确接地的一种方法。将所有接地连接到一个点可以减少杂讯和干扰的可能性。

这对于处理类比和数位讯号的电路尤其重要。这些不同类型的讯号很容易相互干扰，导致电路故障。

简而言之，良好的接地实践（例如星形接地）对于可靠且高效的PCB 至关重要。它们有助于确保您的电路按预期工作，不会出现意外问题。

星形接地可能听起来很复杂，但一旦分解就会更容易理解。让我们深入了解基础知识以及它在PCB 设计中的重要性。

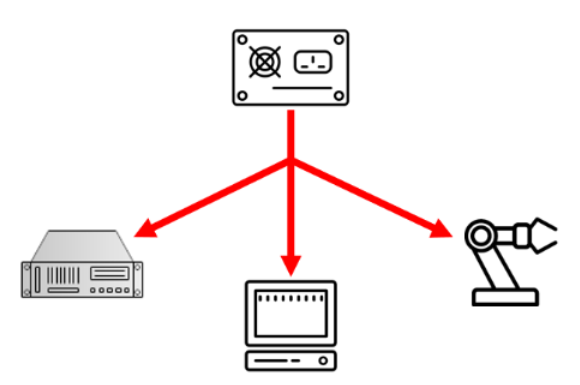

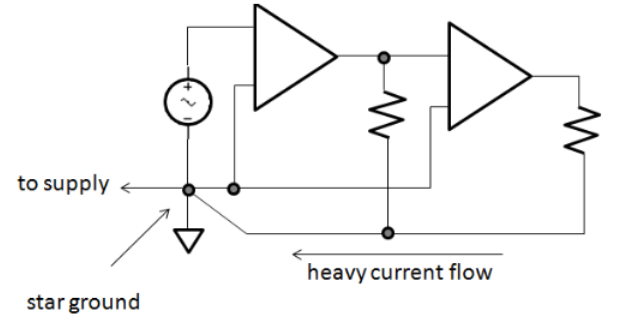

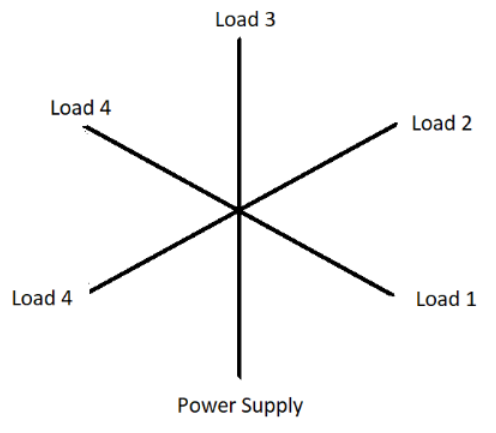

星形接地的核心思想很简单。您将电路的不同部分连接到单一接地点。想像一颗星星。星星的中心是你的主要地面。延伸出来的线路是与电路各部分的连接。

每个电路部分都有通往中央接地的直接路径。这种设置有助于防止噪音在不同部分之间传播，保持讯号清洁并减少干扰。

为什么这很重要？复杂电路中的不同部分会产生杂讯。如果没有正确的接地，这种噪音可能会传播并导致问题。星形接地透过将每个部分直接连接到地面来阻止这种情况。

这种布局至关重要，因为它可以最大限度地减少接地回路的可能性。接地环路可能会导致不必要的噪音，甚至可能损坏您的组件。透过将所有内容连接到一个点，您可以避免这些问题。

值得注意的是，星形接地在某些情况下效果最好。例如，它非常适合类比和数位讯号共存的混合讯号电路。这些讯号可能会相互干扰，但星形接地有助于将它们分开。

然而，还有比星形接地更好的选择。在某些情况下，连续的地平面可能会更好高速数位电路。但对于许多PCB 设计，尤其是那些具有混合讯号的PCB 设计，星形接地提供了一个简单而有效的解决方案。

星形接地不仅仅是一个花哨的术语；它实际上是一个新的概念。它具有实际用途，特别是在混合讯号PCB 设计中。

让我们探讨一下它的普遍应用场景和原因。

在混合讯号PCB 中，通常同时具有类比电路和数位电路。这两种类型的电路就像油和水一样——它们不能很好地混合。

取得详细指南为混合号志系统设计PCB .

类比电路处理连续讯号，而数位电路处理1 和0。问题？数位电路会产生噪声，扰乱类比讯号的平稳流动。

这就是星形接地的用武之地。每个电路部分都有其直接接地路径，从而最大限度地减少干扰。

可以把它想像成高速公路上有单独的车道。每辆车（或号志灯）都留在自己的车道上，减少碰撞（或干扰）的机会。这种设定对于精度和降噪是首要任务的电路至关重要。

音频电路容易受到杂讯的影响。即使是少量的干扰也会导致不必要的嗡嗡声、嗡嗡声或声音失真。这就是为什么音频电路中经常使用星形接地的原因。

音讯电路可能有多个部分：电源、讯号处理和输出级。如果没有正确接地，每个部分都会引入杂讯。

星形接地有助于将每个部分直接连接到中心接地点。这可以防止噪音传播到另一个部分。

例如，电源可能会产生一些噪音。如果这种杂讯进入讯号处理部分，可能会破坏音讯品质。但透过星形接地，杂讯将限制在电源部分，从而使音讯讯号干净且清晰。

这种方法就是星形接地如此常见的原因高保真音频装置.它确保您听到的声音是纯净的，没有不必要的干扰。简而言之，星形接地有助于保持音讯讯号的完整性，提供更好的聆听体验。

虽然星形接地有其好处，但它具有挑战性。在现代PCB 设计中，这些挑战可能非常严峻。让我们看看星形接地难以实施的原因。

现代PCB 比以往更复杂。它们通常具有多层、大量组件和高速讯号。这种复杂性使得星形接地难以有效实施。

在简单的电路中将所有东西连接到单一接地点非常简单。但在复杂的PCB 中，这可能会成为物流噩梦。

将所有接地布线到一个中心点可能会导致走线过长，从而增加电阻和电感。这些可能会导致延迟并导致讯号完整性问题。

确保所有接地连接都通往多层PCB 中每一层的单点是一项挑战。它需要周密的计划和精确的执行。如果处理不当，可能会导致性能不佳并增加噪音。

因此，虽然星形接地在理论上听起来很简单，但在现代设计中付诸实践却绝非如此。

电磁干扰（EMI）是PCB 设计中的一个主要问题。如果实施不正确，星形接地会增加EMI 风险。

主要问题之一是可能产生大的环路区域。长距离传输到达中心接地点的讯号可能会形成大环路。

这些环路可以像天线一样，拾取并辐射EMI。这违背了星形接地的目的，即减少噪音。

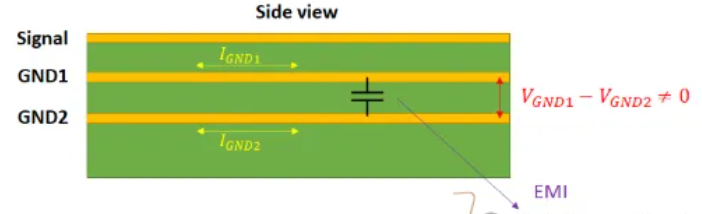

另一个需要改进的地方是不同地面区域之间的差距。如果讯号穿过这个间隙，它就会形成一条高阻抗路径。此路径会产生EMI，导致电路出现问题。

总之，虽然星形接地旨在降低噪声，但实施不当会导致更多的EMI，而不是更少。仔细考虑布局和布线对于避免这些陷阱至关重要。

了解更多关于PCB设计中电磁干扰(EMI)的原因及解决方案.

星形接地并不总是最好的选择，但有时它也会发光。让我们来谈谈星形接地何时真正有益。

星形接地在特定情况下效果很好。其中之一是在杂讯是主要问题的电路中。如果您的设计具有敏感的类比讯号，星形接地可以帮助保持这些讯号干净。它可以防止数位部分的杂讯进入您的类比路径。

另一种情况是音频电路。在这里，即使是很小的噪音也会破坏音质。星形接地可以透过将音讯讯号与潜在干扰源隔离来防止这种情况发生。

考虑低频电路中的星形接地。在这些设计中，讯号移动缓慢，因此长接地路径的风险较低，这使得星形接地成为实用的选择。

让我们来看一些有效使用星形接地的例子。

首先，星形接地通常是高阶音讯设备的首选方法。这些设备需要原始的音质，没有嗡嗡声或嗡嗡声。

透过将电路的所有不同部分连接到单一接地点，设计人员可以最大限度地减少干扰并确保声音保持清晰。

另一个例子是精密测量设备。这些设备需要检测讯号的最小变化。

任何噪音都可能导致读数不正确。星形接地有助于隔离电路的敏感部分，确保来自其他部分的杂讯不会影响测量。

最后，星形接地对于简单的低频电路（例如基本类比设计中的电路）很有帮助。

这些电路不需要处理高速讯号，因此不必担心长接地路径的潜在问题。星形接地有助于维持讯号完整性无需更先进的接地方法的复杂性。

正确地进行明星接地需要一些专业知识。让我们探索在PCB 设计中实现它的最佳方法。

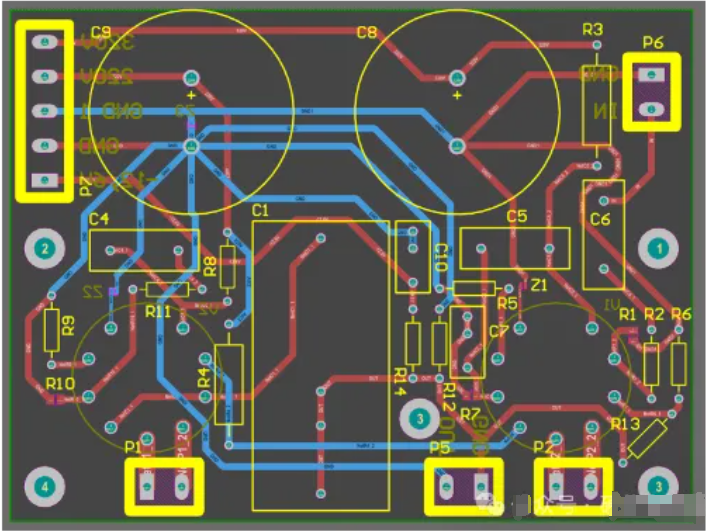

首先，仔细规划您的布局。前放置任何组件，决定你的中心地面点在哪里。该点至关重要，因为所有接地连接都将通往此处。将其视为电路的核心。

了解更多关于如何设计PCB布局？

接下来，保持简短的联系。到中心地面的路径越短越好。长路径会引入电阻和电感，导致杂讯和讯号延迟等问题。尝试布置您的组件以最小化到中央地面的距离。

另一个关键点是将类比地和数位地分开，直到它们在中心点相遇。这种分离可以防止数位杂讯干扰类比讯号。这就像把喧闹的聚会放在一个房间里，而安静的学习活动在另一个房间里进行。

最后，避免在接地层的间隙上路由讯号。这会产生像天线一样的环路，拾取不需要的杂讯。相反，请确保每个讯号都有到中央接地的直接路径。

使用正确的工具可以使星形接地变得更容易、更有效。PCB设计软体通常包括有助于接地的功能。例如，您可以使用这些工具来视觉化您的地面路径并确保它们尽可能短且直接。

模拟工具也很有价值。它们允许您在构建PCB 之前对其进行建模。您可以测试不同的接地策略并查看它们如何影响性能。透过尽早发现潜在问题，可以节省时间和金钱。

另一种技巧是明智地使用地平面。虽然星形接地依赖于中心点，但将其与连续的接地平面结合可以提供额外的稳定性。这种混合方法可以为您带来两全其美的效果，尤其是在复杂的设计中。

此外，考虑使用去耦电容器。这些组件有助于滤除噪音，使接地更有效。将它们放置在电源连接附近以消除任何波动。

最后，一定要仔细检查你的设计。在最终确定之前，请检查您的布局是否有潜在问题，例如长接地路径或放置不当的组件。仔细检查可以发现小错误，这些错误会在以后造成大问题。

星形接地只是有时是当今PCB 设计中的首选解决方案。它非常适合特定场景，例如低频类比电路或高保真音讯设计。

然而，其他接地方法对于许多现代应用可能更有效，尤其是涉及高速讯号的应用。关键在于了解电路的需求并选择最适合这些需求的接地策略。

如果您决定使用星形接地，请仔细规划。确保布局干净且连接较短。使用正确的工具和技术来避免常见的陷阱。如果做得正确，星形接地可以带来显著的好处。
