印刷电路板（PCB）作为现代电子硬件的核心部件，其质量直接决定了产品的性能与稳定性。然而，在复杂的制造流程中，PCB 极易产生各类缺陷，不仅会造成产品质量不达标，还可能引发一系列功能故障。本文将系统梳理 PCB 制造过程中的典型缺陷，深入剖析其成因，并提出科学有效的预防与解决办法，为行业从业者提供实用参考。

一、PCB 制造缺陷的核心成因

（一）设计环节存在疏漏

（二）生产过程污染问题

（三）原材料质量不达标

（四）机械损伤风险突出

（五）工艺参数波动失控

（六）人为操作失误频发

二、PCB 制造中的典型缺陷类型

（一）焊接缺陷

1. 焊桥：焊料意外连接两个应保持电气隔离的区域，多由回流焊时焊料过量或元件错位导致，易引发短路。
2. 焊料空洞：焊点内部出现的小空隙，会降低连接的机械强度和导电性，主要成因包括表面污染、润湿不良、焊料质量差及焊接温度不足。
3. 冷焊点：因焊接温度不够导致焊料与接触面未充分润湿，会增加电路电阻，影响信号传输。
4. 焊球：分散的小焊球颗粒，可能造成电路短路，通常是热风回流焊过程中焊料飞溅形成的。
5. 焊料不足：焊料用量过少，无法形成稳定的焊角，导致连接可靠性下降，易出现接触不良问题。
6. 立碑现象：表面贴装元件因焊接时热分布不均，一端翘起脱离电路板，影响元件固定和电气连接。

（二）机械损坏缺陷

1. 凹痕：电路板表面局部凹陷，可能造成铜层破裂，缩小导线间距，通常由碰撞引起。
2. 划痕：表面覆盖材料被刮擦脱落，暴露基材，可能破坏导线间距，引发短路或开路，多与接触工装夹具有关。
3. 翘曲：电路板整体发生变形，影响后续焊接和组装工序，主要由热应力或不当搬运导致。
4. 裂纹：基板或铜层出现断裂，会直接破坏电气连接，当电路板承受的弯曲应力超过材料极限时易产生。
5. 孔洞：电路板被尖锐物体刺穿形成的通孔，会彻底破坏电路结构，多发生在搬运过程中。
6. 碎裂：电路板边缘出现小块碎片脱落，常见于存储或搬运时板与板之间的碰撞。

（三）污染缺陷

1. 助焊剂残留：焊接后残留的松香类物质，长期积累可能导致电路漏电。
2. 手指油污：操作人员接触电路板时留下的皮肤油脂，会干扰焊接效果，还可能引发电化学迁移现象。
3. 金属颗粒：沉积在电路板表面的微小金属碎屑，易造成电路短路，同时影响焊接质量。
4. 化学溶液残留：电镀液、溶剂、蚀刻剂等化学药剂干燥后留下的残留物，会加速电路板腐蚀。
5. 灰尘与碎片：生产环境中的颗粒物，会降低焊接可靠性，影响组装精度和电路板的长期运行稳定性。

（四）尺寸缺陷

1. 层间倾斜：多层电路板的层与层之间出现错位，导致内层电路偏移，可能引发短路或开路。
2. 图案重合失调：各层图案未准确对齐，造成孔位等关键特征偏差，影响元件安装。
3. 孔未对准：钻孔位置与设计位置不符，妨碍元件引脚插入和电气连接。
4. 环形圈尺寸异常：钻孔周围的环形铜层尺寸不符合规格，会影响孔壁与铜层的附着力。
5. 特征尺寸超差：导线、间隙、孔径等关键特征的尺寸超出设计公差范围，可能导致电路短路或可靠性下降。
6. 电路板翘曲超标：整体平整度超出允许范围，给后续组装工序带来困难。

（五）电镀缺陷

1. 结节：镀铜表面出现的孤立凸起，严重时可能跨越导线间隙引发短路。
2. 凹坑：镀层表面的小凹陷，会导致焊料润湿不良，降低焊点可靠性。
3. 附着力差：镀层与电路板表面结合不牢固，长期使用易出现剥落现象，影响电气连接稳定性。
4. 镀层暗淡：镀层无光泽、质地粗糙，表明电镀工艺参数失控，质量不达标。
5. 镀层过薄：镀层厚度未达到设计要求，在承受电力负载时易磨损，缩短 PCB 使用寿命。

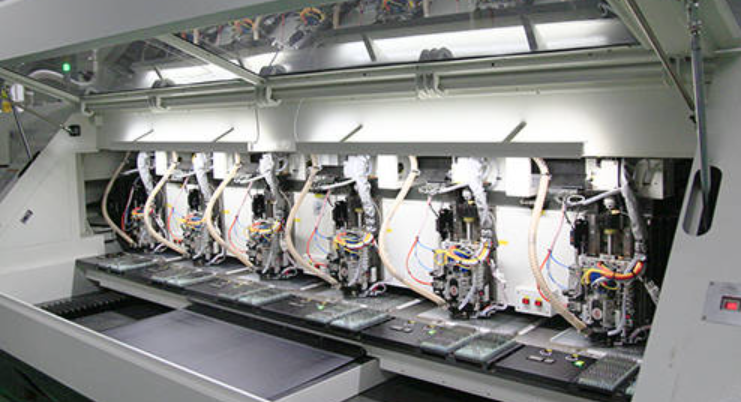

（六）钻孔缺陷

1. 玻璃纤维破裂：钻孔周围的玻璃纤维出现开裂，影响层间连接的稳定性。
2. 树脂污迹：钻孔后残留的树脂碎屑，会阻碍后续电镀层的附着。
3. 畸形孔：孔径或圆度不符合标准，导致元件引脚无法正常插入，影响连接质量。
4. 孔边缘毛刺：钻孔边缘出现的粗糙凸起，会降低电镀质量，还可能损伤元件。
5. 孔位置偏差：钻孔中心与设计位置存在偏差，妨碍组装和电气连接。
6. 过孔桩：盲孔或埋孔未完全穿透介质层，无法实现预期的层间导通。

三、PCB 制造缺陷的预防与解决方案

（一）优化可制造性设计

（二）强化生产过程控制

（三）完善员工培训体系

（四）构建多维度检查体系

（五）实施严格的污染控制

（六）建立追溯与防错机制

四、结语
