一、客户当前问题 & 解决方案

1. 本次订单我们优先保障交期，按原拼板方式正常生产交付。
2. 保留原有拼板结构，将 1 个 SET 改为 2 个 SET 拼合生产，SMT 完成后，DIP 阶段再拆分过波峰焊，无需重新开制波峰焊治具。

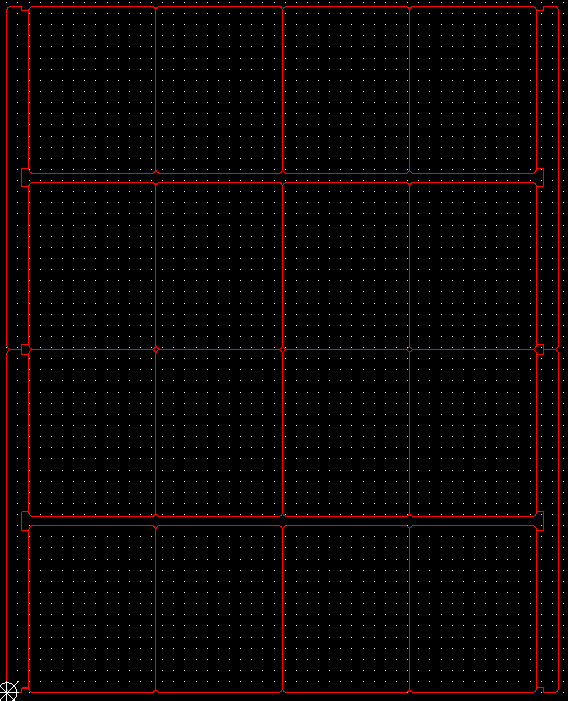

3. 请查收附件 XXX 项目优化拼板文件，支持 CAM350 直接导入，烦请转发给板厂同步更新，后续订单统一按新版拼板资料制作。

二、拼板为什么能省成本？

1、提升生产效率，缩短交期

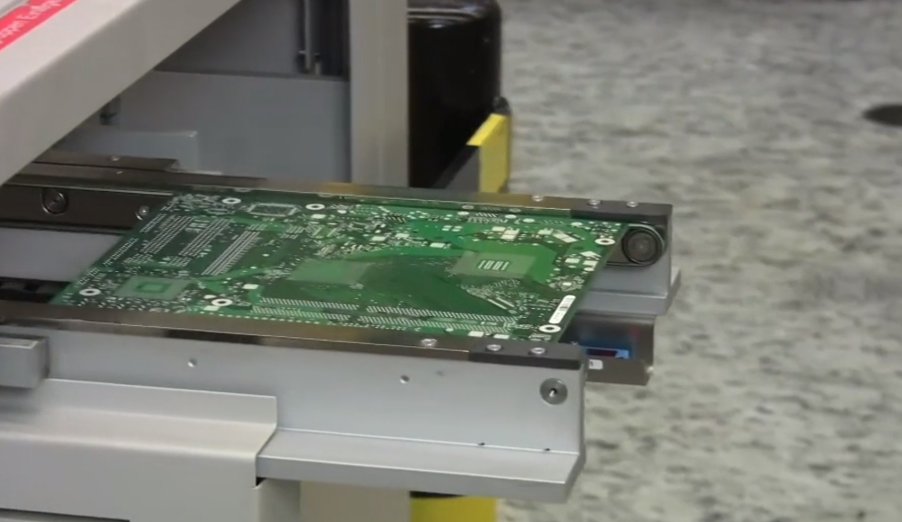

拼板可一次性过炉贴装多片 PCB，远快于单贴单烤，大幅提升 SMT / 整线生产效率，缩短交付周期，让产品更快上市，抢占市场先机。
合理拼板 + 规范工艺边，可减少专用治具开发，省去产前准备时间，进一步提速交付。

2、优化板材利用率，降低原材料成本

很多 PCB 为异形板，而板材按面积计费，单独生产会产生大量废料。

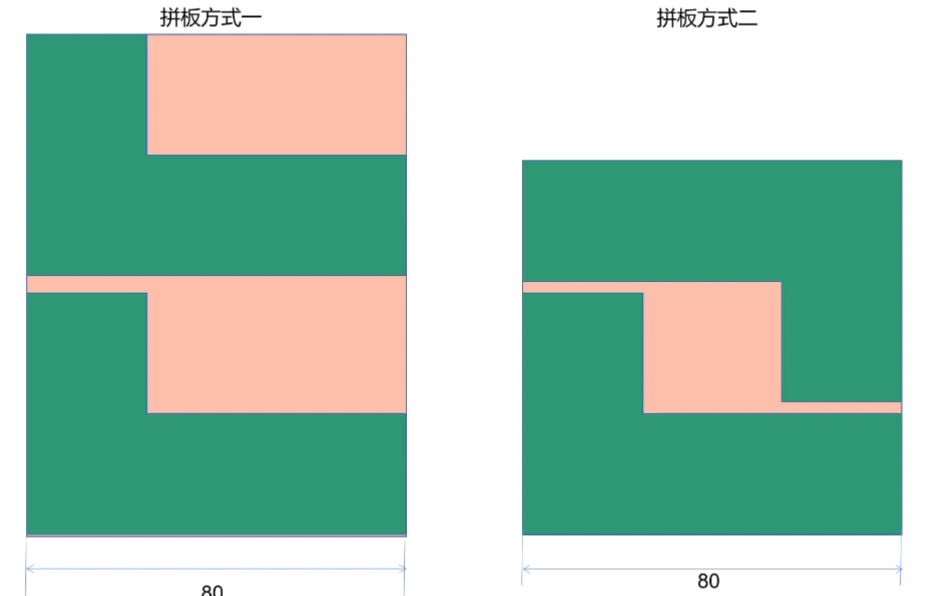

合理拼板能最大化利用板材面积，显著减少废料，直接降低 PCB 成本。

3、多项目合拼，综合费用更低

三、拼板概念 & 常见分板方式

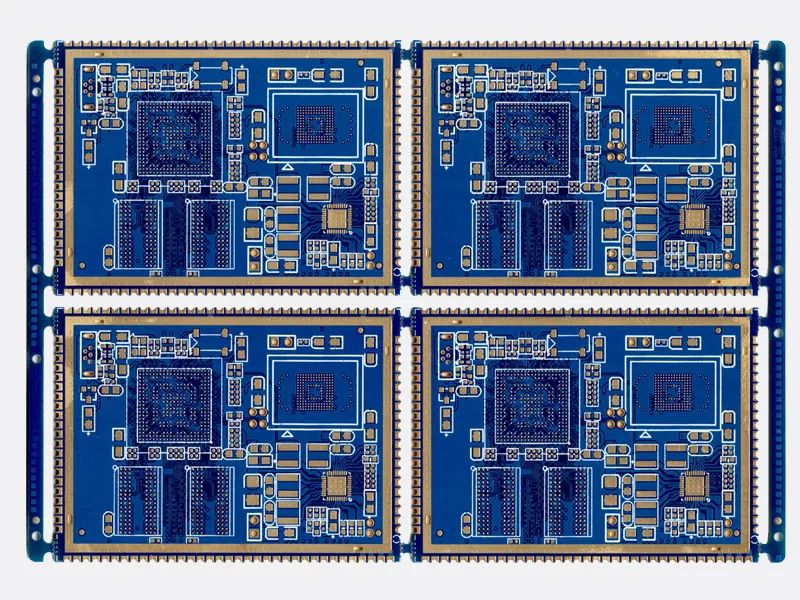

拼板概念

三种主流分板方式

1. V-CUT 分板

   在板间开出 V 型槽，成品后可手动掰开，适合矩形直边 PCB。

   优点：成本低、边缘整齐，是 SMT 板首选。
2. 铣槽直连

   板间通过铣槽保留小连接点，必须用分板机裁切。

   优点：分板面平整无毛刺，外观质量好。
3. 邮票孔分板

   用小孔连接板边，形似邮票锯齿，适配异形板。

   优点：适用性广；缺点：分板后边缘略有毛刺、不够平整。

四、拼板设计 8 大关键细节

1. 尺寸符合产线要求

   一般小于 80×80mm 建议拼板，最大尺寸按工厂设备而定，同时结合 PCB 厚度确定拼板规格。
2. 满足 DFM/DFA 设计规范

   拼板固定后不易变形，分割槽保证贴片平面度，适配产线夹具与加工。
3. 避免分板应力损坏元器件

   分板应力易导致元件开裂，优先用预刻线结构减小形变；贵重器件尽量远离工艺边与分板位。
4. 优先规整拼板比例

   外形尽量接近方形，推荐 2×2、3×3 等对称拼板，非特殊情况不做阴阳拼板。
5. 连接器防碰撞设计

   板边连接器超出轮廓时，采用旋转拼板 + 工艺边避让，避免搬运、传送中撞件损坏。
6. 基准点规范设计

   大板基准点距板边≥3.5mm（设备夹持最小距离）；对角基准点、正反面基准点均不做对称设计，实现防呆防反贴。
7. 薄板强度重点把控

   PCB 厚度＜1.0mm 时，V-CUT 会削弱板体强度，建议增加治具支撑，避免影响后工序。
8. 金手指位置要求

   金手指需放在非夹持侧的板边外侧，金手指区域不可拼板连接，也不可加工艺边。
