金属化半孔PCB：优势、应用与工艺控制
金属化半孔的核心作用与定义

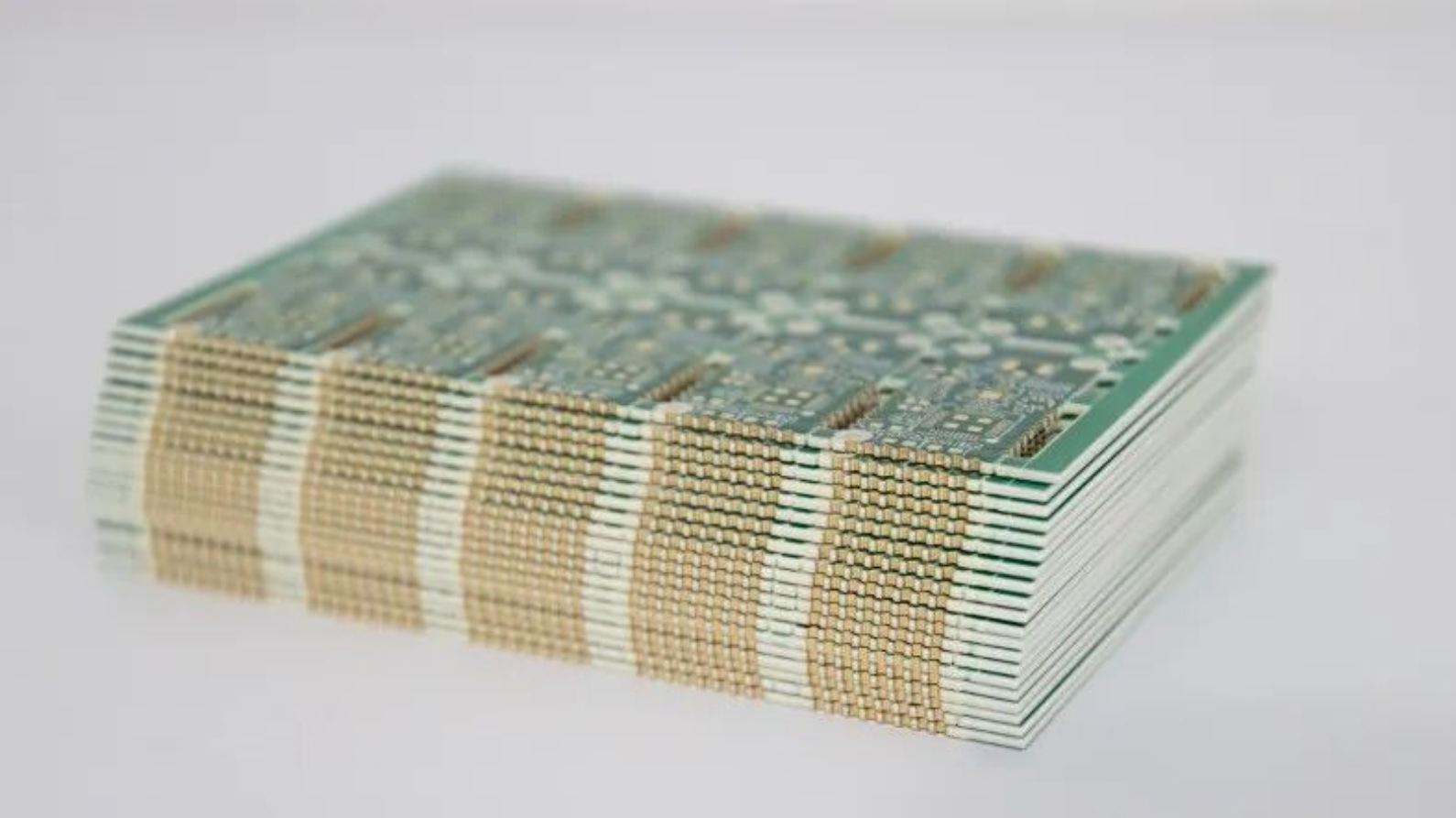

金属化半孔的加工逻辑，是先在PCB板材上钻出完整通孔，经沉铜、电镀工艺形成导电铜层后，再将通孔的一半锣削去除，仅保留板内的另一半孔实现电气连接功能。与传统完整通孔不同，金属化半孔的一半处于PCB板外缘，另一半嵌入板体内部，核心用途是实现模块化电路的对接与拼接，简化模块间的连接方式。
金属化半孔PCB的核心优势
1. 节约空间，提升集成效能：无需额外搭配连接器，可通过板对板直接对接的方式，实现更紧凑的布板布局，尤其适合模块化拼板设计，在空间受限的工业设备中具有极高的实用性，能有效提升整体电路的集成度。
2. 强化机械连接强度：传统插针、排母连接方式，在震动、挤压等外力作用下易出现松动问题，而金属化半孔直接焊接在主板边缘，形成稳固的机械结合结构，大幅提升连接的抗干扰能力。
3. 提升模块化互联效率：借助金属化半孔，不同功能的电路模块可像“积木”般灵活拼接至主控板，既能便捷拆分各功能模块，也便于后续的升级、维护与检修，降低模块迭代成本。
4. 精简工序，控制整体成本：省去额外连接器与插针的采购成本，同时简化产品装配流程；在批量生产过程中，能有效提升产品良率、降低返修率，从生产全流程实现成本优化。
金属化半孔PCB的具体应用场景

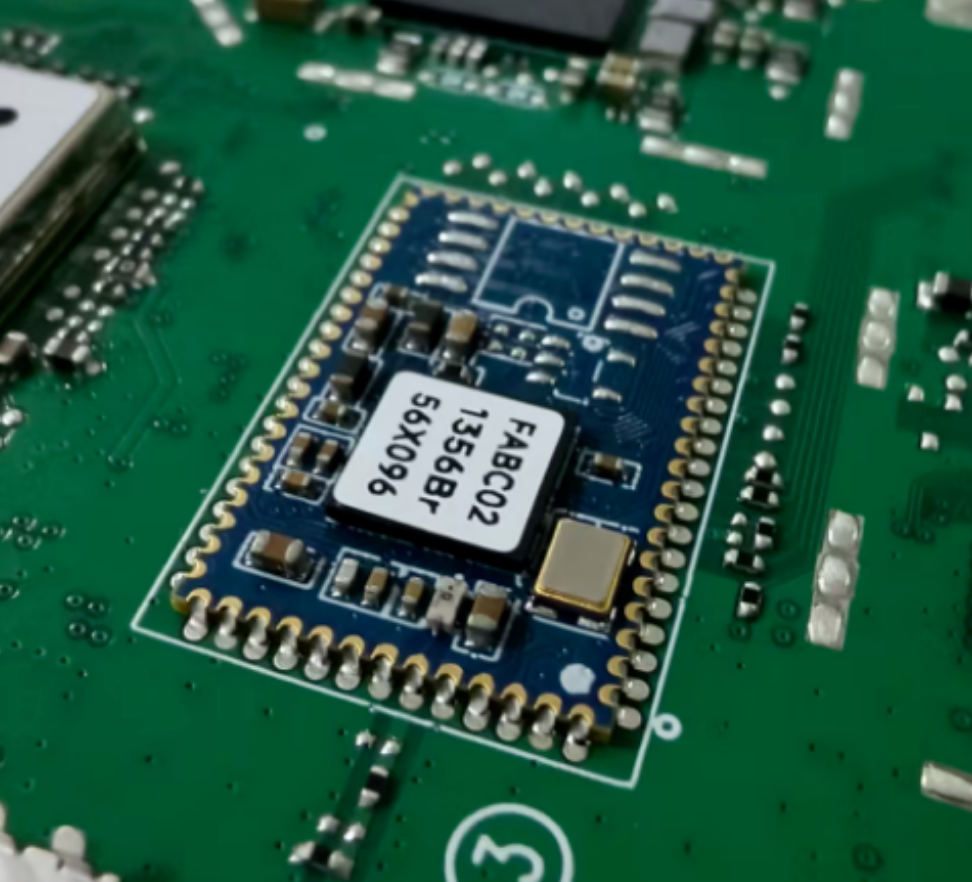

1. 模块化电路板拼接：这是金属化半孔最典型的应用场景。例如在工业物联网（IIoT）设备中，传感器模块需与主控板实现稳定对接，金属化半孔设计可将小模块直接焊接在主板上，既节省安装空间，又能保障信号与电源的稳定传输；在汽车控制系统中，车载通信模块（如CAN总线扩展模块）通过半孔与主控单元连接，有效规避传统连接器易出现的接触不良问题。该应用的核心优势的是无缝对接、布局紧凑且成本可控，广泛应用于工业自动化、汽车电子、智慧城市传感网络等领域。
2. 分线板领域应用：分线板的核心作用是将复杂芯片的引脚通过电路板引出，方便开发人员进行连接与调试。在射频模块开发过程中，金属化半孔PCB常被用于将高密度芯片接口转译为标准排针/排母形式，便于工程师开展测试或二次集成；在嵌入式系统研发中，半孔分线板可帮助设计工程师快速搭建验证环境，无需重新设计整块主板，提升研发效率。其优势在于组装便捷、可重复利用，主要应用于嵌入式研发、通信模组开发、传感器接口板等场景。
3. 边缘连接场景：金属化半孔可作为一种高可靠性的板边连接方式。在轨道交通、电力电子设备中，控制模块需承受高震动、高温等恶劣环境，相较于插拔式连接器，金属化半孔直接焊接在主板上，具备更强的抗机械冲击能力和长期运行稳定性；在汽车ADAS（高级驾驶辅助系统）模块中，半孔作为边缘接口使用，既能提升空间利用率，又能保证信号传输的完整性。该应用的优势是连接稳定、节省空间，主要应用于汽车电子、轨交信号控制、工业控制设备等领域。
4. 紧凑型设计场景：空间优化是金属化半孔的突出优势之一，在对空间和可靠性要求极高的领域尤为适用。例如航空航天电子设备中，通过半孔工艺可减少连接器使用数量，既提升抗震动性能，又能节省设备重量与安装空间；在医疗电子领域，紧凑型设计可让设备更小巧便携，同时保障连接可靠性。其核心优势是消除冗余连接器、提升布局紧凑度，应用于医疗电子、航空航天、工业传感器等领域。
综上，金属化半孔不仅是一种PCB加工工艺结构，更相当于模块间的“连接桥梁”，实现了电气连接与机械固定的双重需求，为模块化电路设计提供了高效解决方案。
金属化半孔的加工难点解析
金属化半孔的加工过程存在一定技术门槛，常见的加工难点主要有以下几点：一是铜刺残留，半孔切割后易留下微小铜刺，会直接影响后续焊接质量，甚至导致接触不良；二是孔壁残留杂质，铣削或钻孔后，孔壁可能残留毛刺、杂质，引发焊接不良问题；三是孔壁铜层脱落，当PCB板厚较薄时，切削过程中产生的外力易导致电镀铜层开裂、脱落，降低连接可靠性；四是电镀均匀性不足，由于半孔位置特殊，电镀液分布不均易造成孔壁铜层厚度不一致，影响电气性能。
若上述加工难点无法得到妥善解决，极易导致产品出现焊接不良、电气失效等问题，影响PCB板的整体质量与使用寿命。
总体而言，金属化半孔作为一种兼顾空间利用与电气连接可靠性的工艺设计，在工业控制、通信、医疗、汽车、电力等对产品可靠性要求较高的领域，发挥着不可替代的关键作用。其核心优势简洁明了：有效节省安装空间、提升模块化互联效率、保障连接机械强度，同时降低生产与维护成本。
