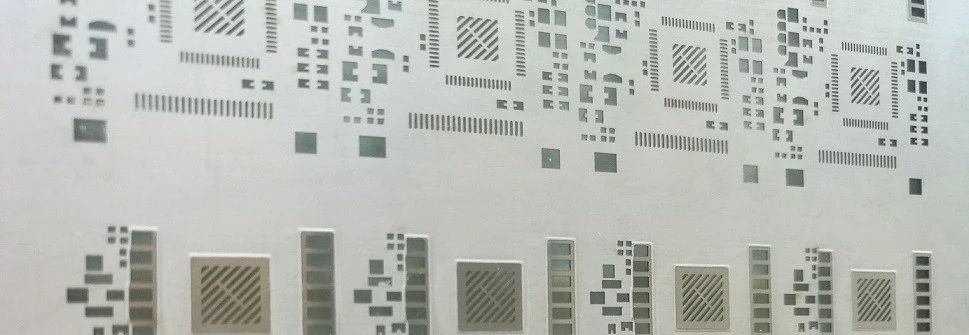

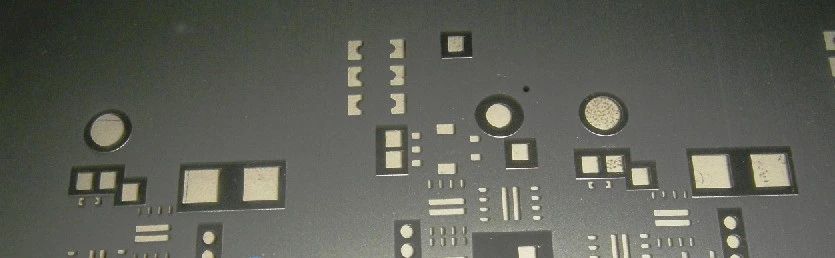

阶梯钢网又叫阶梯模板（StepStencil）, 因同一PCB上各类元件焊接时对锡膏量要求的不同，就要求同一SMT模板部分区域厚度不同，这就产生了STEP-DOWN&STEP-UP工艺模板。

通俗说法是局部加厚钢网，就是正常SMT钢网在底部需加厚位置，好像又贴了一层钢片，这样印刷锡膏时厚度会增加。

那么阶梯钢网的阶梯面做在底面和顶面有什么区别？这个问题有很多客户都有问到，那么今天在这里就简单的给大家说一下做在顶层和底层分别有什么优缺点：

优点：

阶梯在正面：

1、对于锡膏量的管控比较精准。因為刮刀直接接觸到階梯面，所以可以沿著階梯的形狀作上下移動，达到精准的锡膏量印刷的目的。

2、阶梯的厚度有比较大的弹性。因為其可以較為精準的控制錫膏量，所以可以藉由增厚鋼板但減少開孔來控制锡量。

3、可以降低钢网底部溢锡的比率。

阶梯在反面：1.不会影响刮刀的使用寿命。

缺点：

阶梯在正面：

1、减短刮刀的使用寿命，刮刀的寿命会减损20%左右。(這是因为刮刀直接接触高低不平的钢网表面，造成部分区域施力不均致引起刮刀变形成波浪状

2. 阶梯附近(3mm以內)如果有0402以下零件或細間距零件(0.2mm間隙)的焊锡容易造成短路缺点(需特別管控)

 阶梯在反面：

1、阶梯的厚度范围较小。

2.、阶梯旁相邻的錫膏量较难管控。

3. 印刷机自动擦拭清洁钢网时易产生死角，容易有沾锡现象需注意。4.阶梯附近(3mm以內)如果有0402以下零件或细间距零件(0.2mm間隙)的焊锡容易造成短路等问题(需特別管控)。

关于阶梯钢网到底做在哪面，以下建议可参考：

如果对錫膏厚度有比较大的差异的需求时建议采用正面阶梯，需同时衡量刮刀的使用寿命。

如果锡膏厚度的要求在0.025mm差异以內（需加厚位置附近无间距较小零件）时建议使用反面阶梯，反面阶梯不会对刮刀的使用寿命造成影响。因为都是从正面印刷的，只要搞明白了这两点，您就可以很快判断出您需要在哪面进行阶梯了。
