PCB 叠层设计避坑攻略

作者:硬姐发布时间:2025-08-13

每次做 PCB 设计,最让你犯难的是什么?是那些密密麻麻、纵横交错的走线?还是让人束手无策的 EMI 问题?其实,很多问题的根源可能藏在你看不见的地方 —— 那就是 PCB 的叠层结构。

当你的设计从实验室的小批量试产转到大规模量产时,有没有遇到过信号完整性突然变差的情况?当产品工作温度升高时,PCB 会不会莫名其妙地出现故障?这些让人头疼的问题,很可能都源于不合理的叠层设计。

如今,我们面对的电路设计速度越来越快,合理的叠层结构早已成为决定项目成败的关键因素之一。

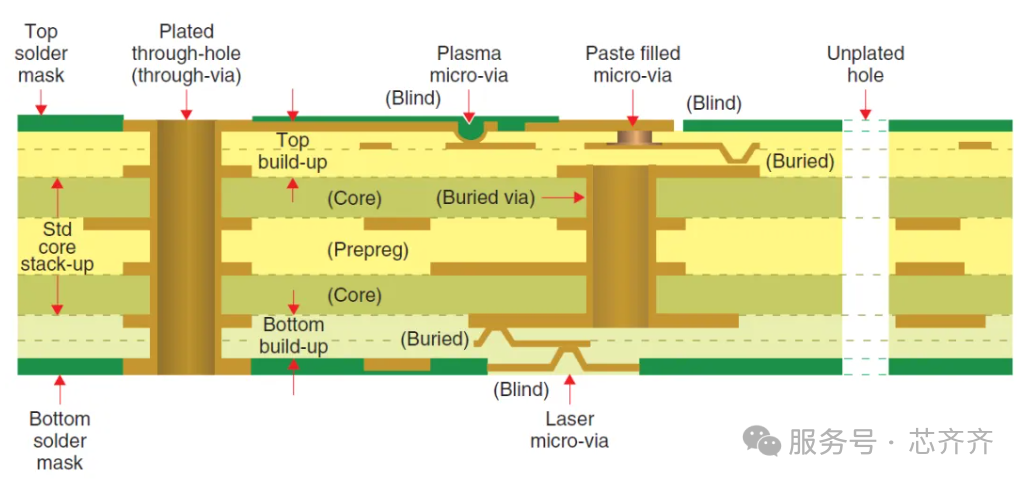

0为什么 PCB 叠层设计如此关键?

选择叠层结构时,需要综合平衡产品复杂度、信号速率、EMC 要求和成本预算这四个关键因素。而它直接影响的核心性能主要有以下三个方面:

  1. 信号完整性
    高速信号层需要夹在电源平面或地平面之间,形成带状线结构。比如,当第 3 层作为高速信号层时,它的上下就需要设置地平面。

  2. 电磁兼容性(EMC)
    合理的叠层结构能减少 60% 以上的串扰。多个地平面层可以有效减小 PCB 板的阻抗,降低共模 EMI。

  3. 机械稳定性
    叠层必须保持对称,否则由于热胀冷缩的差异,板子可能会变成 “曲面屏”,导致焊接良率大幅下降。

0不同应用场景的 PCB 叠层方案
  1. 双层板:低成本方案的背后代价
    适用于结构简单、信号速率低的场景,像家电控制器、LED 驱动板等。它的成本优势很明显,但 EMC 性能较差,信号容易受到干扰,不适合复杂的布线需求。

设计提示:在空间允许的情况下,尽量增大地线面积,形成局部的参考平面。

  1. 四层板:性价比之选
    对于常见的 MCU 开发板、工业控制板等中等复杂度的应用,四层板是最佳选择。经典的结构为:TOP(信号层)-GND(地层)-PWR(电源层)-BOTTOM(信号层)。它的优势在于信号层靠近参考地层,能够有效控制阻抗,缩短信号回流路径。适合带有差分信号或频率较高的数字电路设计。

进阶技巧:当电源层与地层相邻时,控制层间的介质厚度在 0.1-0.2mm,可以降低电源平面的阻抗。

  1. 六层板:高速信号的理想选择
    当遇到高速信号较多(如 DDR4、PCIe),或者板子体积小、布线密度高的情况,六层板会是更优的选择。推荐结构:TOP-GND-Signal1(信号层 1)-PWR-GND-Signal2(信号层 2)-BOTTOM。这种架构将高速信号层(Signal1)夹在双层地平面之间,对 EMI 的抑制效果最好。

成本警示:每增加一层,成本可能会上涨 50%,但 EMI 风险能降低 30%。

  1. 八层及以上:高密度设计的终极方案
    适用于高复杂度的 BGA 封装或超高速系统。典型的方案为:TOP-GND-Signal1-PWR-GND-Signal2-PWR-BOTTOM,包含四层信号层和四层参考平面。
03   PCB 叠层设计五大黄金法则

1、信号与电源完整性优先

  • 高速信号层布局
    :优先安排在内层形成带状线结构,与参考平面的距离需≤4mil,确保信号稳定传输。
  • 参考平面禁忌
    :严禁信号跨越平面分割区,否则会导致信号回流路径断裂,引发干扰。
  • 差分对布线规范
    :必须在同一层布线,长度偏差控制在≤5mil,且避免采用纵向宽边耦合方式,防止信号失真。

2、对称设计消除应力

  • 铜厚镜像对称
    :例如第 2 层(L2)与第 3 层(L3)均使用 1oz 铜箔,避免因铜厚差异导致的应力不均。
  • 介质对称分布
    :PCB 上下半区的介质厚度需保持一致,平衡热胀冷缩时的作用力。
  • 厚铜层特殊处理
    :当铜厚≥2oz 时,相邻层需做补偿设计 —— 每增加 1oz 铜厚,两侧各添加 1 张 PP(半固化片),抵消厚铜带来的应力。

3、材料选型决定性能上限

针对汽车电子等严苛环境(需耐受 - 40℃~150℃温度循环),建议选择 Tg≥180℃的板材,可使 PCB 可靠性提升 30% 以上,避免高温下出现分层、开裂等问题。

4、阻抗控制是高速设计的命脉

  • 精度控制手段
    :采用 UV 激光直接成像(LDI)技术,将线宽公差严格控制在 ±0.2mil,确保阻抗稳定。
  • 制造补偿规则
    :1oz 铜厚在建模时需按 1.2mil 计入,抵消生产过程中的铜厚损耗。
  • 特殊板材适配
    :当 Rogers 与 FR4 混压时,对称位置需选用热膨胀系数相同的材料,防止压合后变形。

5、可制造性设计避免翻车

  • PP 片使用规范
    :每层介质的 PP 叠层不超过 3 张,防止压合时流胶不均。
  • 厚度限制
    :两层之间的 PP 介质厚度需≤21mil,过厚会导致加工时层间结合不良。
  • 铜箔选型技巧
    :外层优先用 0.5oz 铜箔(利于精细布线),内层用 1oz;电源层则根据电流需求选择 2-3oz 铜箔,满足载流能力。
0制造工艺中的实战技巧

1、Foil vs Core 叠法对比

  • Foil 法(外层压铜箔)
    :成本较低,但表层易出现流胶问题,导致阻抗控制难度大,适合对精度要求不高的场景。
  • Core 法(外层用芯板)
    :成本比 Foil 法高 20%,但阻抗精度更高,适合高速、高要求的电路设计。

2、混合材料压合工艺

当 Rogers 与 FR4 混压时,需采用阶梯式压合工艺,通过分步控制压力和温度,防止不同材料因热膨胀差异导致层间滑移。

3、厚铜板制造技巧

3oz 以上的厚铜层需采用差分蚀刻工艺:先将铜箔蚀刻至 2oz,再通过二次图形化加工至目标厚度,避免一次性蚀刻导致的线宽偏差。

0设计完成关键步骤:用工具验证叠层

传统叠层验证依赖工程师经验,而 DFM 软件提供了一站式解决方案,轻松规避隐患:

  1. 阻抗神器
    :结合生产因素自动计算 / 反算阻抗,确保公差控制在 ±10% 以内。
  2. 一键分析
    :自动检测设计中的生产难点、缺陷及影响成本的因素,提前预警。
  3. 叠层验证
    :软件自动匹配符合量产要求的叠层结构,保障多层板品质。
  4. 文件对比
    :快速比对前后版本的叠层差异,避免人为疏忽导致的错误。
  5. 设计提示
    :通过提前仿真,可发现 80% 的信号完整性问题;结合 DFM 工具的制造分析,能在生产前解决 90% 以上的潜在隐患。
