静电放电

对于消费类产品，ESD 和空气中的介质击穿通常发生在两点之间的电场大于 40 kV/cm 时。气压、温度和湿度等因素会影响电场强度。

例如，某些环境中的高湿度会导致空气更具导电性，这会耗散一些电荷并增加 ESD 所需的电压。

静电在生活中比较常见，但是静电荷的电压可以达到几千伏，可以对元件造成很大的危害。

当这个电压差足够大时，就会有电流的传导路径，从而产生巨大的电流脉冲。随着电流脉冲的发展，高热量会在 PCB 本身的元件和导体内消散。在极端场强和产生的电流下，PCB 可能会损坏，组件可能会被毁坏。

这种散热基本上是 IR 压降，其中 PCB 中元件的自然直流电阻会产生压降并达到高温。

ESD 可能发生在 PCB 上的一些常见位置，因此 PCB 中的 ESD 保护应重点放在某些特定区域。

如下例如：

ESD 脉冲会导致电流流过集成电路上的管芯，产生会损坏组件的高热。

下面显示了集成电路封装的示例和半导体芯片上的走线。

集成电路封装（左）和管芯（右）上的极端 ESD 损坏

虽然说可能只是高于工作电压的DC值，也会对芯片造成影响。

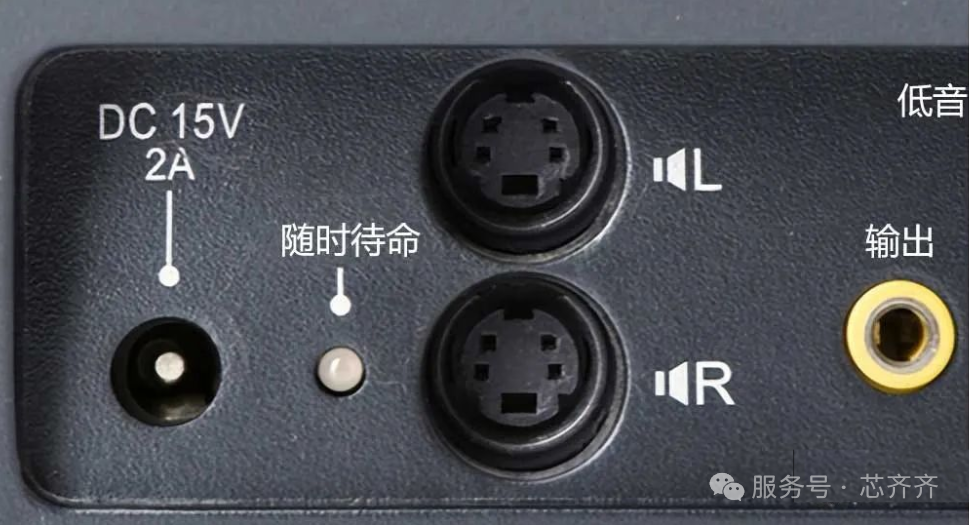

连接器本身不是ESD源，但是在上面积聚的静电荷都可能导致ESD。有人插入芯片，拔出电缆或者按下按钮都会给设备带来静电风险。

由于浮动导体上静电荷传递，浮动引脚可能会产生ESD。最后当连接器插入插座时，可能会产生ESD，从而产生火花。

连接器上的金属护罩和浮动引脚是某些消费和工业产品中发生 ESD 事件的常见位置

处理浮动引脚的简单解决方案是将它们接地。屏蔽连接器还应具有连接到机箱的接地屏蔽层，并最终连接到大地。

应该是直接连接到底盘的低阻抗连接，不通过电容提供此连接，也不通过 PCB 将 ESD 电流路由到地。

TVS 浪涌二极管保护器可以提供更高的电压抑制，如下例所示。

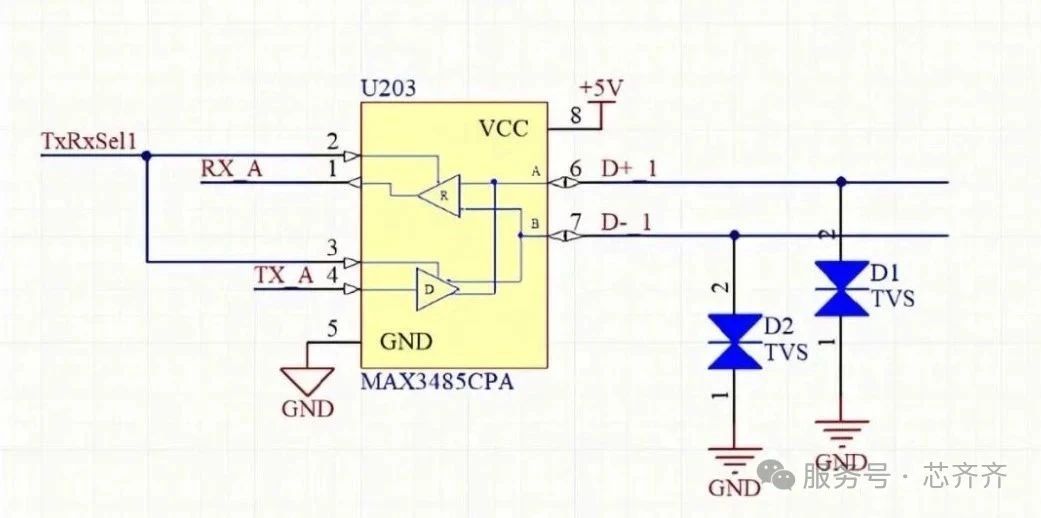

下图为ESD 保护电路示例，该电路由差分 I/O 上的并联 TVS 二极管组成。

ESD 保护电路示例

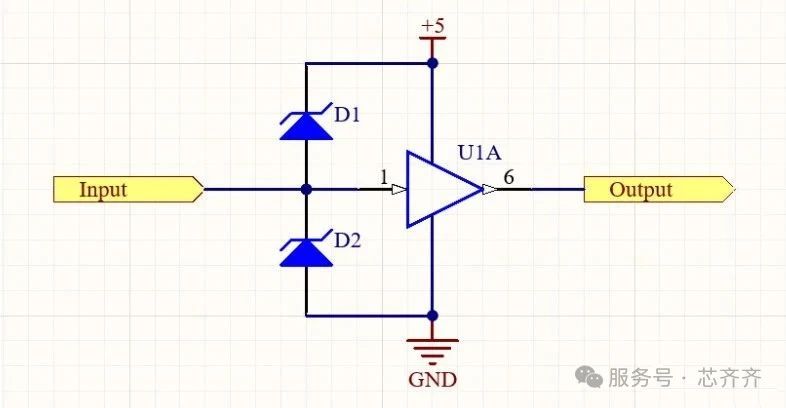

1）典型的电压钳位二极管电路

典型的电压钳位二极管电路如下所示。该电压钳位电路主要是限制缓冲器输入端的电压累积。

在正常情况下，二极管 D1 和 D2 是反向偏置的，只要输入端的电压大于电源轨电压，二极管 D1 就会正向偏置并导通。类似地，当输入电压低于地时，二极管 D2 正向偏置并从地向输入导通。

下图为单端缓冲器 I/O 上的 ESD 保护电路中使用的齐纳二极管。

单端缓冲器 I/O 上的 ESD 保护电路中使用的齐纳二极管

上述电路可以使用一些具有高反向偏置击穿电压的简单二极管（例如齐纳二极管），或者并联或背靠背配置组合的TVS二极管。

使用哪种类型二极管的主要看击穿电压和正向电流。

TVS 二极管分为两种类型，两种类型的 TVS 二极管都在正常工作条件下充当开路，并且在发生 ESD 浪涌时充当接地短路。

2）单向瞬态抑制二极管

用于 ESD 保护的单向 TVS 浪涌二极管如下所示。

TVS 二极管不一定是简单的齐纳二极管，也可以是专门作为 TVS 二极管销售的组件，如下图所示。

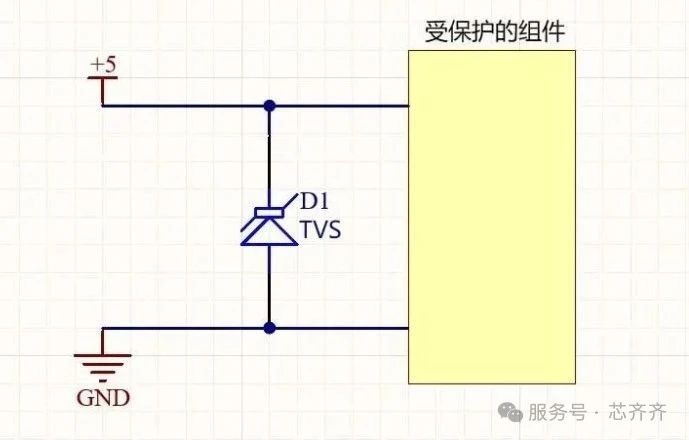

下图为受保护组件电源轨上的单向 TVS 抑制二极管。

受保护组件电源轨上的单向 TVS 抑制二极管

在 ESD的正周期期间，该二极管变为反向偏置并以雪崩模式运行，导致 ESD 电流从输入端流向地。在负周期期间，此 TVS 二极管变为正向偏置并传导 ESD 电流。

单向 TVS 二极管保护电路免受 ESD 影响的方式：通过阻止或允许 ESD 电流流动，具体取决于其极性。

3）双向瞬态抑制二极管

下图显示了双向 TVS 浪涌二极管保护 ESD 敏感元件的典型用法。

这里只是一个简单的布置，如果需要额外的电流限制，可以添加一个额外的电阻。

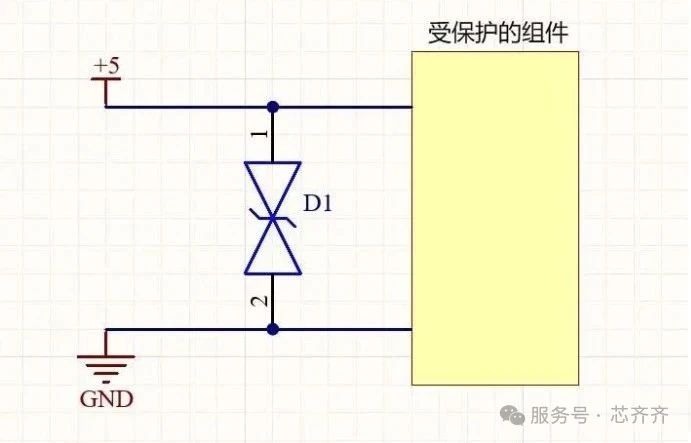

下图为受保护组件电源轨上的双向 TVS 抑制二极管。

受保护组件电源轨上的双向 TVS 抑制二极管

在瞬态 ESD 的正周期期间，两个二极管中的一个正向偏置，另一个反向偏置，这意味着一个二极管由于其正向偏置而导通，而另一个二极管则以雪崩模式工作。

通过这种方式，两个二极管都形成了一条从 ESD 源通向地的路径。在负 ESD 循环期间，二极管交换它们的模式，再次创建通路并且电路保持受保护。

这种电路专为电信线路上的过压而设计。与 TVS 二极管阵列相比，TISP4 针对 ESD 事件和其他来源的过压事件提供了某种程度的通用保护。

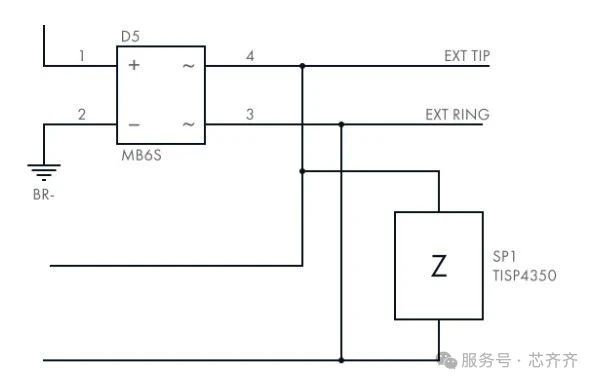

使用 TISP4350 过压保护器代替 TVS 二极管

保护装置的选择取决于许多因素。不同的型号和类型针对不同的电压范围、工作电压、事件持续时间、响应时间等而设计。

除以上介绍的外，还有其他几种 ESD 抑制器组件，例如多层变阻、气体放电管和基于聚合物的抑制器。ESD 抑制组件用于将 ESD 电压降低到特定限值以下，从而保护电路或组件组。

抑制器组件或电路并联到易受攻击的线路，将低 ESD 电压保持在一定限度内，并将主要的 ESD 电流分流到地。一般来说都可以datasheet上找到相关的电路示例。

处理高电压的一种策略是使用与 TVS 二极管和电感并联的气体放电管。

电感和 TVS 二极管就像一个低通 RL 电路，提供额外的滤波并减慢 ESD 脉冲的上升时间。

下面这个电路基本上是一个具有大时间常数的低通滤波器，因此该电路将允许标称直流电压通过，同时为通过放电管的 ESD 电流提供高阻抗。输入端的保险丝提供了针对大 ESD 电压的额外保护。

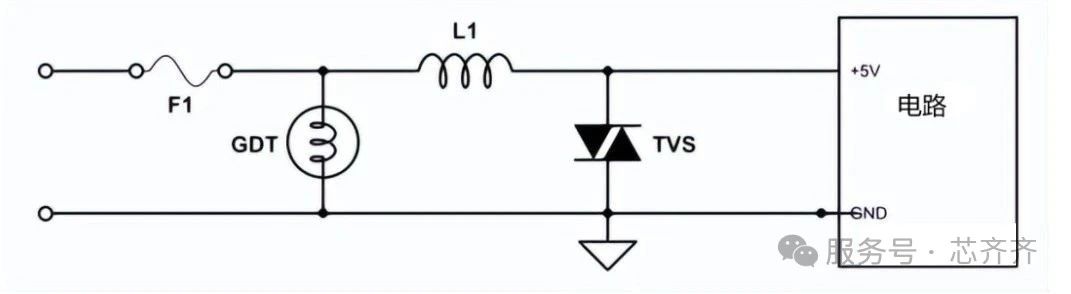

下图为采用TVS二极管和气体放电管的ESD保护电路设计。

采用TVS二极管和气体放电管的ESD保护电路设计

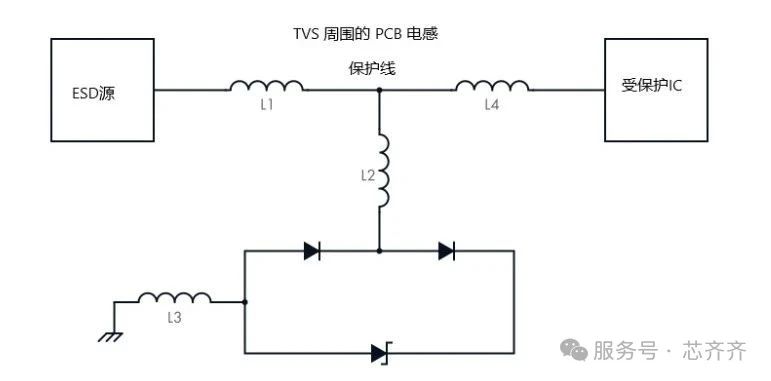

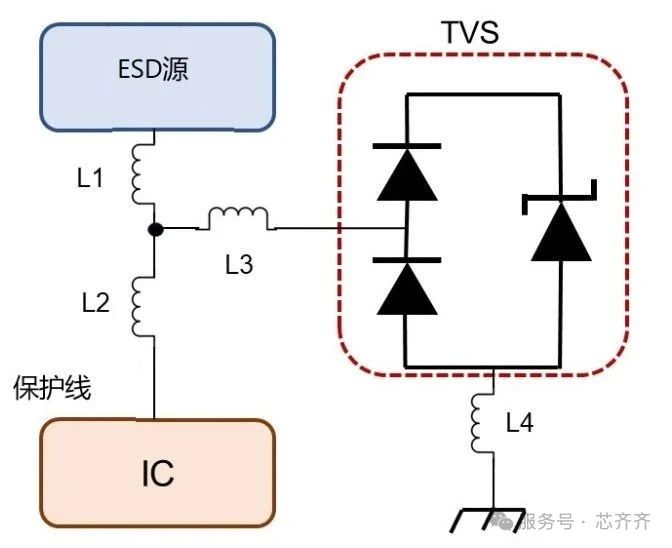

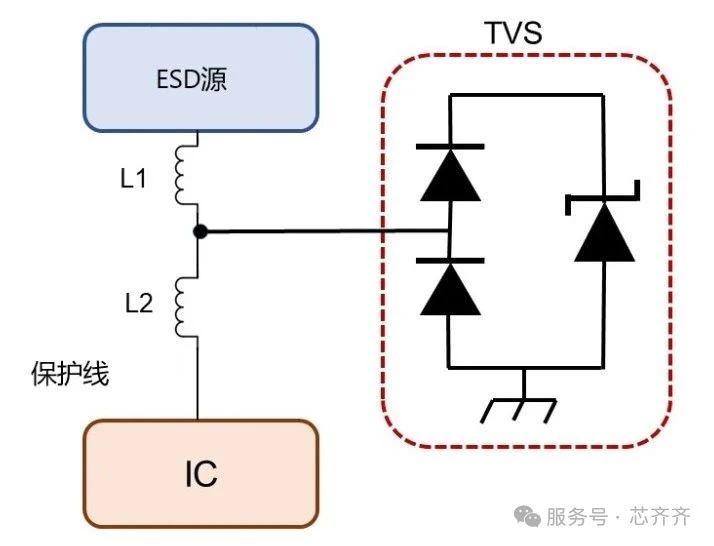

所有 PCB 元件和走线都有寄生电感。在典型的保护方案中，有四个：

只有当 L4 大于 L1-3 时，ESD 电流才能被强制接地。

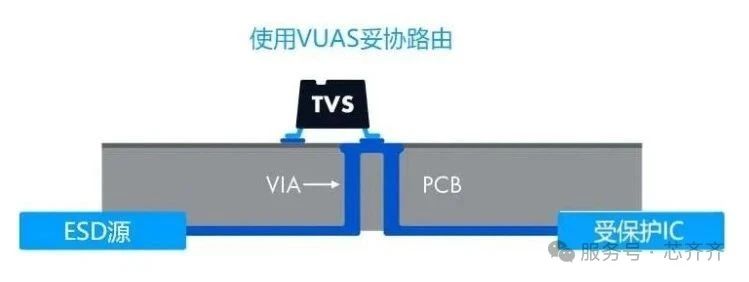

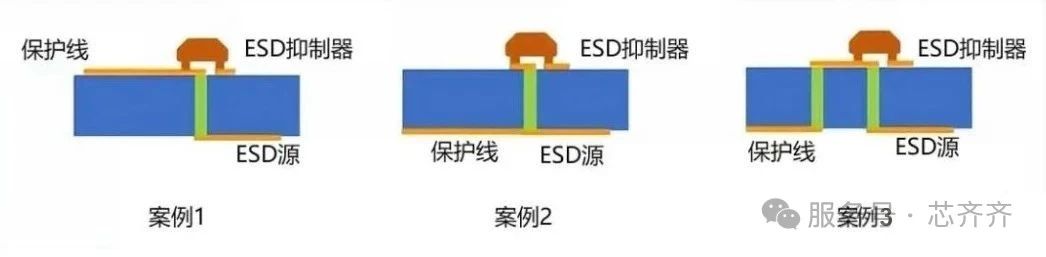

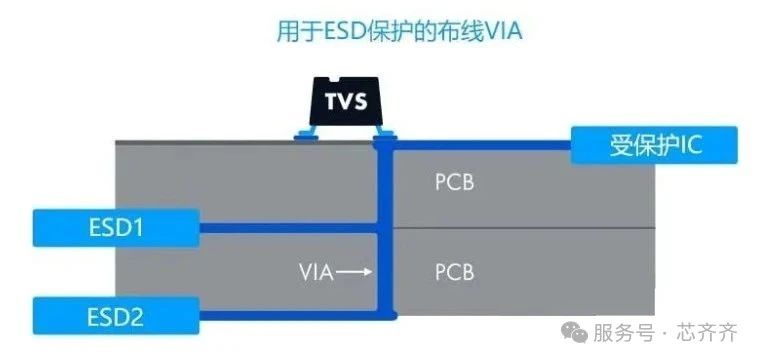

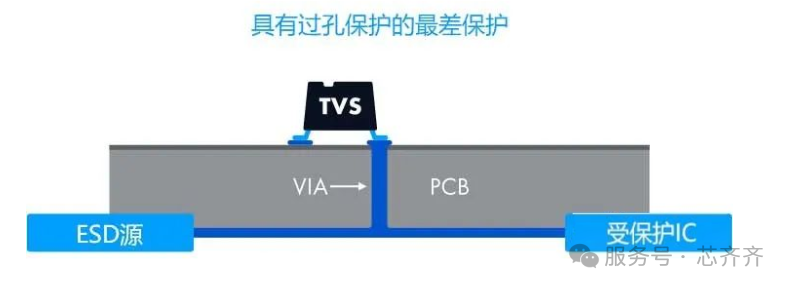

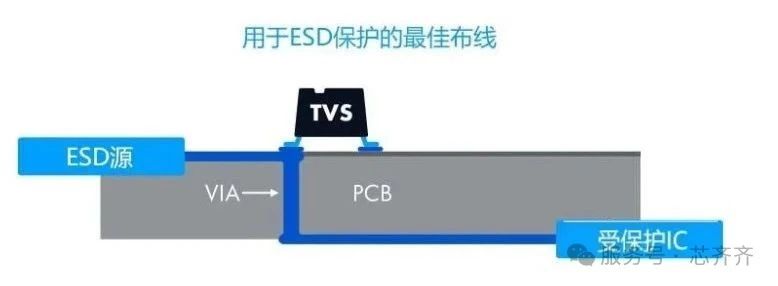

优化 TVS 周围的阻抗

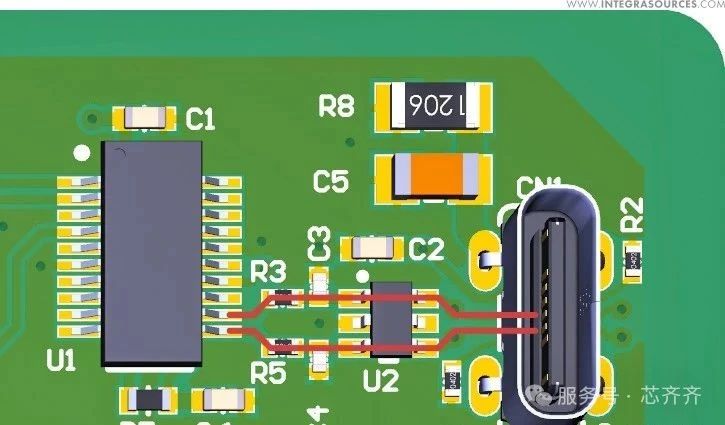

下图显示了一个项目的PCB布局。

从下图中可以看出来，PCB的这一部分有一个USB端口，为了保护 FT231X UART (U1)，我们在它和端口之间的路径上放置了一个 USBLC6-4SC6 ESD 抑制器 (U2)。

PCB ESD保护布局

这里有2点需要注意：

ESD 产生强电压脉冲，可对附近的其他信号线产生电磁干扰 (EMI)。辐射的主要来源位于 ESD 源和用作天线的抑制器之间。

如果可能，在设计上应该使抑制器区域远离其他电路和未受保护的走线，否则它们会将 ESD 信号传送到其他 IC。

即使不考虑每条线路的电感，受保护线路和相邻的未受保护线路也可以充当电容，从而允许电压浪涌在两条线路之间传递。

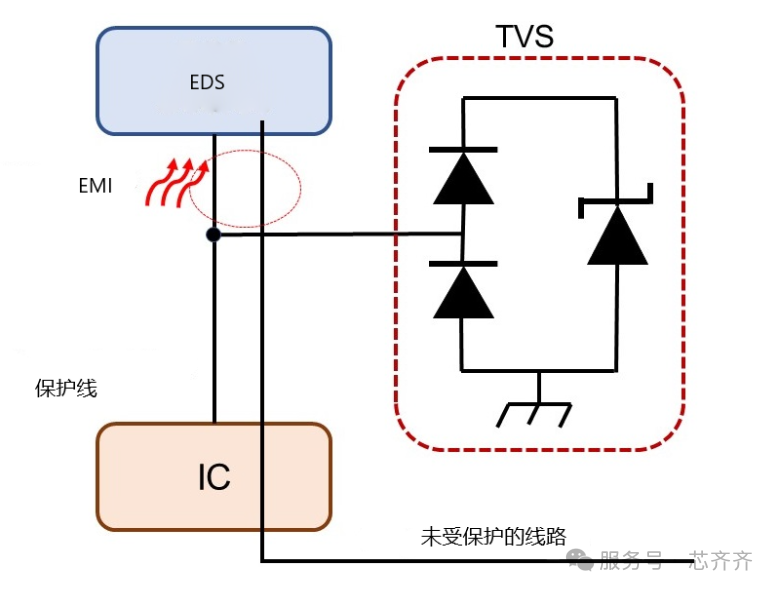

下图说明了 ESD 脉冲如何耦合到未受保护的线路。

ESD 耦合到附近的走线，因为这两条走线就像一个电容
