PCB 术语解析：V-cut 是什么？

作者：硬姐发布时间：2025-08-15

V-cut释义：

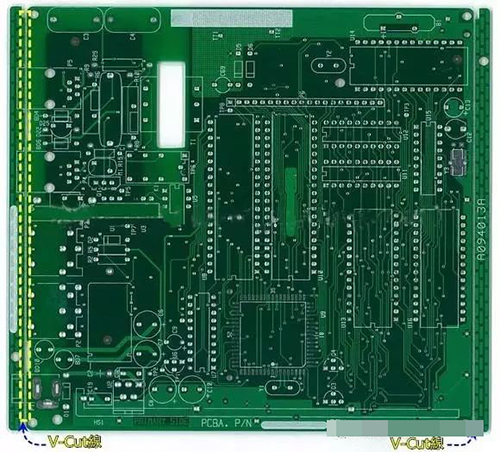

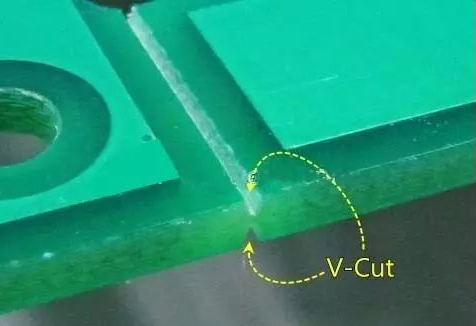

PCB拼板时，两单板间以及单板与工艺边间的V形分割线，成“V”字形；焊接后折断分离，故称V-cut。

V-cut的目的

设计V-cut的主要目的是在电路板组装后方便作业员分板之用，PCBA分板的时候一般会利用V-Cut分板机（Scoring machine），把PCB事先切割好的V型沟槽对准Scoring的圆形刀片，然后用力的推过去，有些机器会有自动送板的设计，只要一个按钮，刀片就会自动移动并划过电路板V-Cut的位置把板子切断，刀片的高度可以上下调整以符合不同V-Cut的厚度。
提醒：PCBA分板除了使用V-Cut的Scoring之外，还有其他的方法，如Routing、邮票孔等。
虽然PCB上面的V-Cut也可以使用手动的方式来折断或掰断V-Cut的位置，但建议不要使用手动的方式折断或掰断V-Cut，因为手动的时候会因为施力点的关系对PCB造成弯曲，这非常容易造成PCBA上面的电子零件破裂，尤其是电容类零件，进而降低产品的良率与信赖性，有些问题甚至要使用一段时间后才会渐渐显现出来。

V-Cut设计及使用上的限制

V-Cut虽然可以方便我们轻易的将板子分开并去掉板边，但V-Cut也有设计及使用上的限制。
1、V-Cut只能切直线，而且一刀到底，也就是说V-Cut只能切割成一条线直直的从头切到尾，它无法转弯改变方向，也不能像裁缝线一样切一小段后跳掉一小段。
2、PCB厚度太薄也不适合做V-Cut凹槽，一般如果厚度在1.0mm以下的板子，就不建议做V-Cut了，这是因为V-Cut凹槽会破坏原本PCB的结构强度，当有设计V-Cut的板子上面放置有比较重的零件时，会因为重力的关系而使得板子变得容易弯曲，这非常不利SMT的焊接作业（容易造成空焊或短路）。
3、PCB在行经回焊炉的高温时，板子本身就会因为高温超过玻璃转移温度(Tg)而软化变形，如果V-Cut位置及凹槽深度设计得不好，会使得PCB变形更会严重，不利二次回焊制程。

V-Cut的角度定义

一般来说V-Cut有30°、45°、60°三种角度可以定义，最常用的为45°。
V-Cut的角度越大，表示板子边缘被V-Cut吃掉的板材就越多，相对的PCB上的线路就必须更往内缩，以避免被V-Cut切割到，或是裁切V-Cut的时候受损。
V-Cut的角度越小，理论上越有利PCB的空间设计，可是却不利PCB板厂的V-Cut锯片寿命，因为越小的V-Cut角度，就意味着电锯的刀头就要越细薄，也就越容易磨损与折断其刀片。
