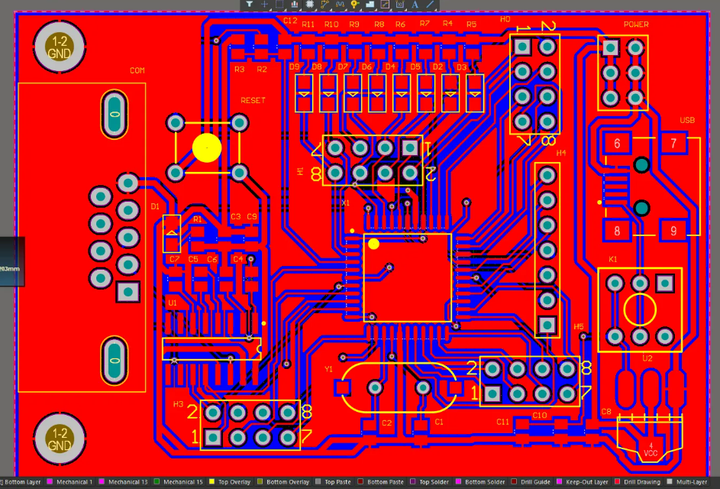

我的故事，始于工程师们的灵感碰撞。在成为有形实体前，我先以 “数字基因” 的形式存在于专业设计软件中 —— 电路原理图勾勒出电流的 “行走路线”，PCB 布局则为每一个元件规划好 “专属位置”。这个阶段，我的 “人生方向” 被彻底确定：是成为智能手表里精准计时的 “神经末梢”，还是新能源汽车中调控能源的 “指挥中枢”；是潜入医疗监护仪里捕捉生命信号，还是藏进智能家居中控里连接万物。每一笔设计，都在为我未来的使命埋下伏笔。

当设计图纸被反复验证、确认无误后，我终于迎来了 “实体化” 的第一步 —— 打造我的 “骨架”：PCB 基板。这个过程，就像一场精密的 “工业魔术”。

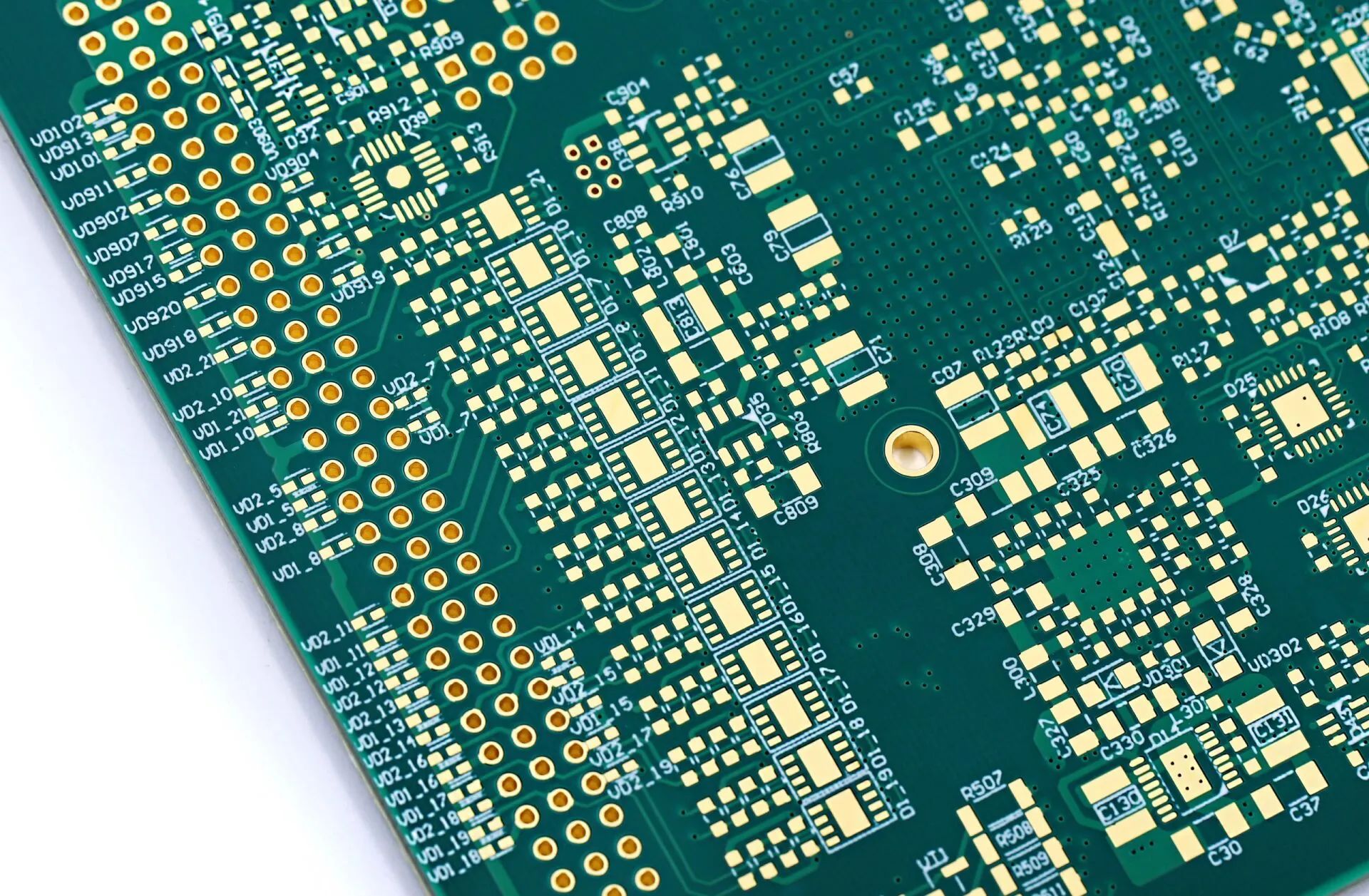

一切从覆铜板开始，它是我最初的 “躯体”—— 一层绝缘基板上覆盖着薄薄的铜箔。随后，光刻机的紫外线如同 “雕刻刀”，将设计好的电路图案精准地 “印” 在铜箔上；接着，蚀刻工艺登场，将不需要的铜箔溶解去除，只留下构成电路的 “脉络”；最后，钻孔机在基板上钻出细小的孔眼，这些孔眼就像 “通道”，未来将连接基板的不同层面，让电流畅通无阻。

这项工艺的源头，能追溯到 1936 年 —— 工程师保罗・艾斯勒发明的箔膜技术，为现代 PCB 制作奠定了基础。而我的 “外衣”—— 阻焊层，也在这个阶段披上。大多数时候，我会穿上经典的绿色 “外套”，这不仅是行业传统，更能清晰呈现电路细节，方便后续检查；但如果有特殊需求，我也能换上白色、黑色，甚至象征高端的金色 “礼服”，适配不同设备的外观与功能需求。

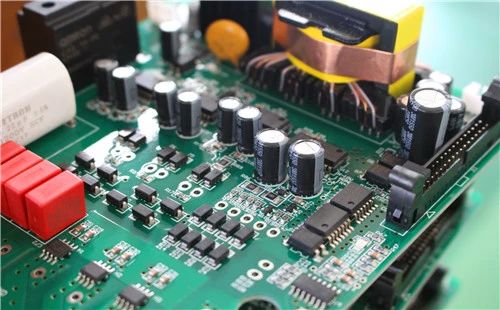

有了 “骨架”，我还只是一块没有 “器官” 的 PCB 板。真正让我拥有 “生命力” 的，是 SMT（表面贴装技术）贴片环节 —— 这就像为我进行一场精准的 “器官移植手术”。

整个过程在无尘车间里进行，这里的洁净度比医院手术室还要严格，避免微小尘埃影响我的 “健康”。贴片机是这场 “手术” 的 “主刀医生”，它的精度堪比瑞士钟表，每秒能将数个元件精准 “植入” 我身上的指定位置。电阻、电容、芯片、传感器…… 这些小小的 “器官”，有的比芝麻还小（比如 01005 尺寸的微型元件），但贴片机总能分毫不差地完成放置。

这项技术的诞生，还有一段有趣的历史：1970 年代，英特尔的工程师偶然发现，用热风枪可以快速焊接元件，这一发现逐渐演变成如今成熟的 SMT 技术。而在我 “手术” 的过程中，还有两位严格的 “体检医生” 保驾护航 ——3D SPI 锡膏检测仪会检查焊锡是否均匀足量，AOI 自动光学检测仪则像 “火眼金睛”，逐一排查每个焊点是否完美，确保没有虚焊、漏焊的问题。

这让我想起 1943 年的往事：伦敦空袭期间，英国军方的雷达电路因依赖手工焊接，故障频发，严重影响作战效率。正是这次危机，让人们意识到批量生产标准化 PCB 的重要性，也推动了我们 PCBA 家族的工业化发展。如今的自动化贴片技术，早已告别了当年的手工时代，效率和可靠性实现了质的飞跃。

当所有元件都成功 “安家”，我还不能立刻上岗 —— 我需要通过一系列严苛的 “能力测试”，完成我的 “成人礼”。

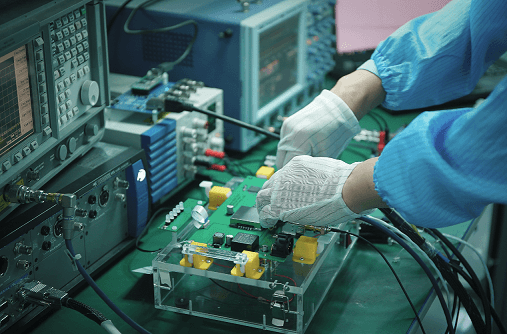

首先是 ICT 在线测试，它会逐一检查我的电路是否通畅，元件是否完好；接着是功能测试，工程师会模拟我未来的工作场景，让电流第一次完整流经我的 “全身”—— 当电流启动的那一刻，我仿佛 “睁开了眼睛”，第一次感受到自己的 “力量”：能精准传递信号，能稳定控制功能，能为设备提供核心支持；最后，是老化测试，我会被置于高温、低温、潮湿、震动等极端环境中，连续工作数百小时。只有通过这些 “极限挑战”，证明自己在各种复杂条件下都能稳定运行，我才算真正 “成年”，具备了上岗的资格。

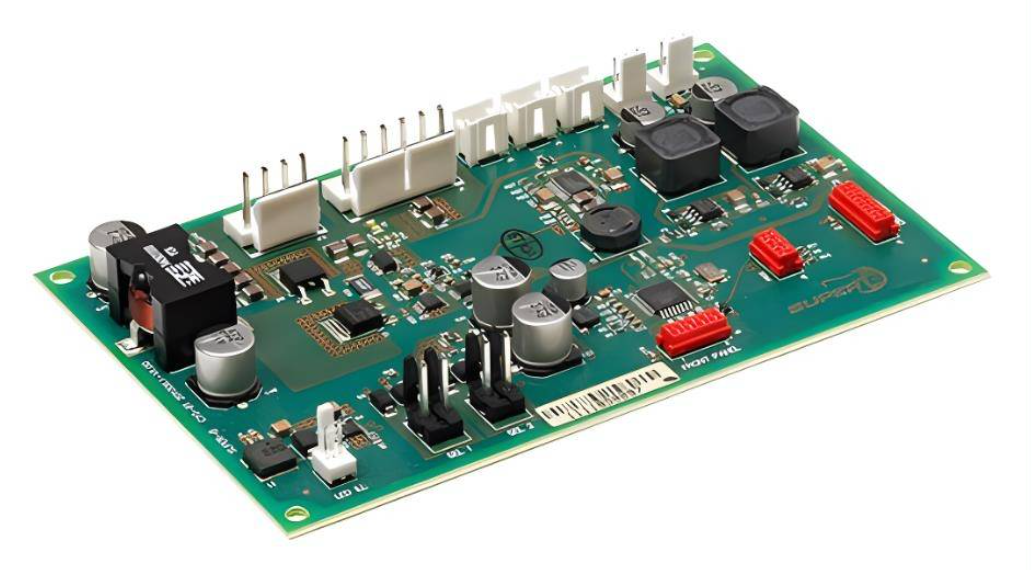

通过所有测试后，我终于迎来了人生的 “高光时刻”—— 被安装进最终产品，成为它的 “核心大脑”。

可能是在一部智能手机里，我负责连接屏幕、摄像头、处理器，让你能流畅刷视频、打电话；可能是在一台智能冰箱里，我调控温度、记录食材，让你随时掌握冰箱动态；也可能是在一台医疗呼吸机里，我精准控制气流，守护患者的呼吸安全。

在深圳华强北的维修店里，你或许能看到老师傅用显微镜修复智能手表的电路 —— 他小心翼翼地在 0.4 毫米的焊盘上操作，那专注的神情，与七十年前曼彻斯特工厂里手工焊接电路的工人如出一辙。不同的是，技术在进步，但人们对 “精准” 与 “可靠” 的追求，从未改变。

如今，我们 PCBA 家族也在不断进化：柔性电路板能像纸一样弯曲折叠，适配可穿戴设备的弧形设计；石墨烯导线的直径比蜘蛛丝还细，让电路更轻薄、导电效率更高。在方寸之间，我们不再只是简单的电流通路，而是支撑整个数字文明的 “神经网络”。
