HDI（High Density Interconnect，高密度互连）盲埋孔工艺是现代PCB制造中的一项关键技术，主要用于高密度、高性能的电子设备，如智能手机、平板电脑、汽车电子和医疗设备等。以下是关于HDI盲埋孔工艺的详细介绍：

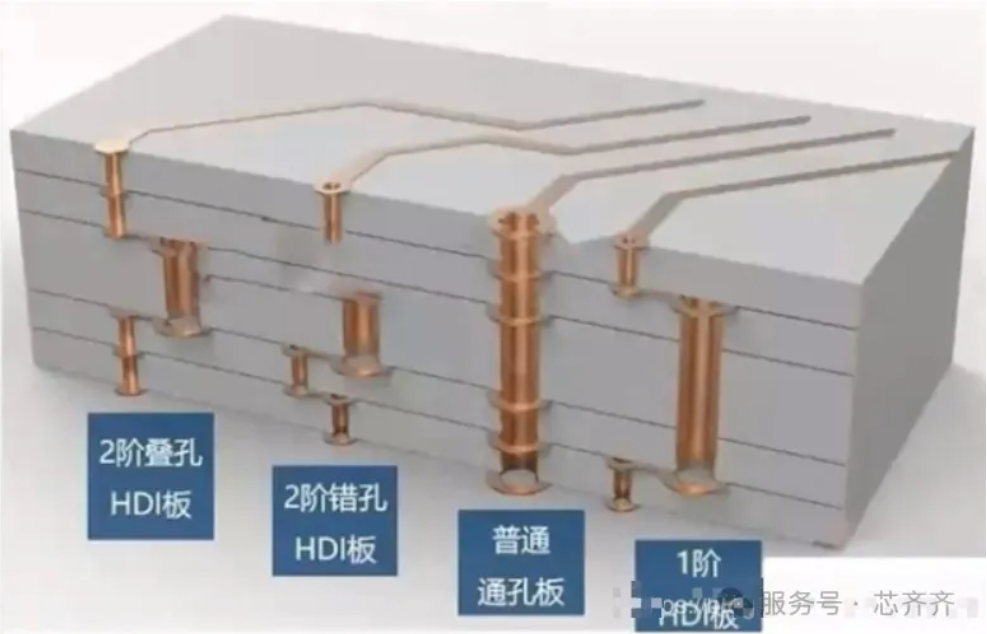

一、HDI盲埋孔工艺的基本概念

1. HDI PCB：
   HDI PCB是一种高密度互连电路板，通过微孔、盲孔和埋孔技术实现多层板之间的高密度连接，从而缩小PCB尺寸并提升性能。

2. 盲孔（Blind Via）：

• 盲孔是从PCB表层连接到内层但不贯穿整个板的孔。

• 特点：仅在一侧可见，用于表层与内层的连接。

3. 埋孔（Buried Via）：

• 埋孔是完全隐藏在PCB内部的孔，连接内层之间但不延伸到表层。

• 特点：在PCB表面不可见，用于内层之间的连接。

二、HDI盲埋孔工艺的优势

1. 高密度布线：

• 通过盲埋孔技术，可以在有限的空间内实现更多的布线，满足高密度设计需求。

2. 缩小PCB尺寸：

• 减少通孔（Through Hole）的使用，优化PCB布局，缩小整体尺寸。

3. 提升信号完整性：

• 盲埋孔缩短了信号传输路径，减少了信号反射和损耗，提升了高频性能。

4. 增强可靠性：

• 盲埋孔减少了通孔对PCB机械强度的影响，提高了产品的可靠性。

5. 支持复杂设计：

• 适用于多层板设计，满足高端电子设备对复杂电路的需求。

三、HDI盲埋孔工艺的关键技术

1. 激光钻孔：

• 使用激光技术在PCB上钻出微孔，孔径通常小于150μm，精度高且效率快。

2. 电镀填孔：

• 通过电镀工艺将盲埋孔填充金属（通常是铜），确保电气连接可靠。

3. 层压技术：

• 采用多层压合工艺，将盲埋孔嵌入PCB内部，确保各层之间的连接。

4. 精细线路制作：

• 使用高精度曝光和蚀刻技术，制作出宽度和间距小于100μm的精细线路。

  工艺步骤：

四、HDI盲埋孔工艺的应用领域

1. 消费电子：

• 智能手机、平板电脑、笔记本电脑等，需要高密度布线和小型化设计。

2. 汽车电子：

• 车载娱乐系统、自动驾驶控制器等，要求高可靠性和高性能。

3. 医疗设备：

• 医疗成像设备、便携式医疗仪器等，需要高精度和高可靠性。

4. 通信设备：

• 5G基站、路由器、交换机等，要求高频信号传输和低损耗。

5. 工业控制：

• 工业自动化设备、机器人控制器等，需要复杂电路和高可靠性。

五、HDI盲埋孔工艺的挑战

1. 制造成本高：

• 激光钻孔、电镀填孔等工艺设备投入大，制造成本较高。

2. 工艺复杂度高：

• 需要高精度的设备和技术，工艺控制难度大。

3. 设计难度大：

• 盲埋孔的设计需要考虑信号完整性、热管理和机械强度等多方面因素。

4. 良率控制：

• 由于工艺复杂，良率控制是生产中的一大挑战。

六、未来发展趋势

1. 更小孔径和更高密度：

• 随着电子设备小型化，盲埋孔的孔径将进一步缩小，布线密度将进一步提高。

2. 新材料应用：

• 采用高性能基材（如高频材料）以满足5G、物联网等新兴领域的需求。

3. 自动化与智能化：

• 引入AI和自动化技术，提升生产效率和良率。

4. 环保工艺：

• 开发环保型电镀和蚀刻工艺，减少对环境的影响。

七、总结

HDI盲埋孔工艺是现代PCB制造中的一项核心技术，通过高密度布线和复杂连接，满足了高端电子设备对小型化、高性能和高可靠性的需求。尽管工艺复杂且成本较高，但其在消费电子、汽车电子、医疗设备等领域的广泛应用，展现了其巨大的市场潜力。未来，随着技术的不断进步，HDI盲埋孔工艺将继续推动电子行业的发展。
