>>>什么是BOM？

BOM 可以简单理解为电子元件的明细单。一款产品往往由多种零部件构成，像电路板、电容、电阻、三极管、二极管、晶振、电感，还有驱动芯片、单片机、电源芯片、升降压芯片、LDO 芯片、存储芯片，以及连接器座、插针、排母等都在其中。工程师会根据产品的设计方案，整理出一份产品零件的详细清单，这就是 BOM 表。

焊盘，指的是 PCB 上用于焊接电子元件的特定位置，主要分为插件孔焊盘和 SMD 贴片焊盘两类。电子元件通过焊锡被焊接固定在 PCB 的这些焊盘上，印制板内部的导线会将各个焊盘连接起来，进而实现元件在电路中的电气连接。

>>>BOM封装错误

BOM 文件一般是由 EDA 软件生成并导出的，不过在整个设计流程中，BOM 文件出现数据错误的情况并不少见，背后的原因有很多。

比如修改了 PCB 工程图之后，没有及时同步更新 BOM 文件，就可能导致采购的元器件出现问题；再比如整理 BOM 表数据时，不小心填错了元器件型号，也会让采购来的元件不符合实际需求。

就像下图呈现的情况：PCB 封装用的是 1201 规格的贴片电容，但 BOM 里标注的却是 0603 规格的贴片电容，最终导致采购来的元器件根本没法使用。

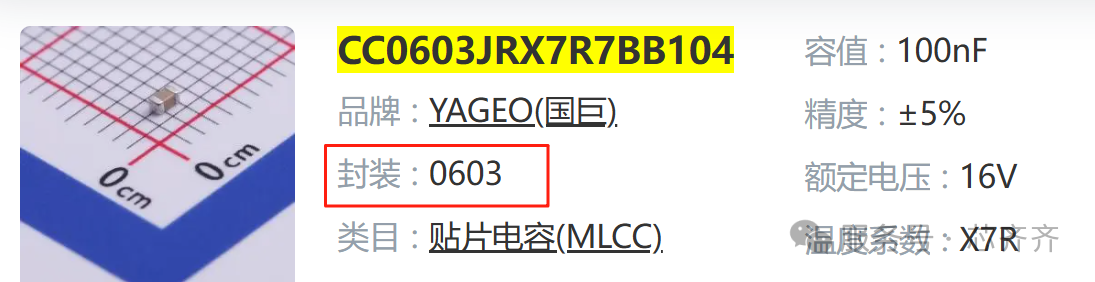

BOM中元器件的型号CC0603JRX7R7BB104,采购的元器件为0603的贴片电容。

>>>PCB 封装错误

由于电子元器件中有不少外观相似的类型，在绘制 PCB 封装时，若查找元器件规格书时出现疏漏，就可能造成封装绘制错误。此外，即便使用现成的 PCB 封装，如果封装名称不规范，也可能导致元器件关联出错，使得采购回来的元器件无法正常使用。

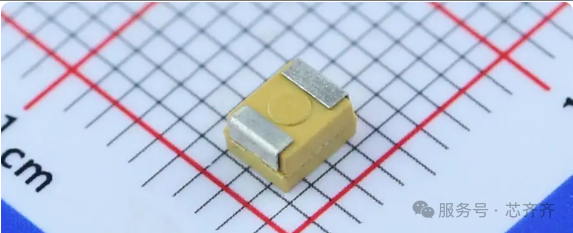

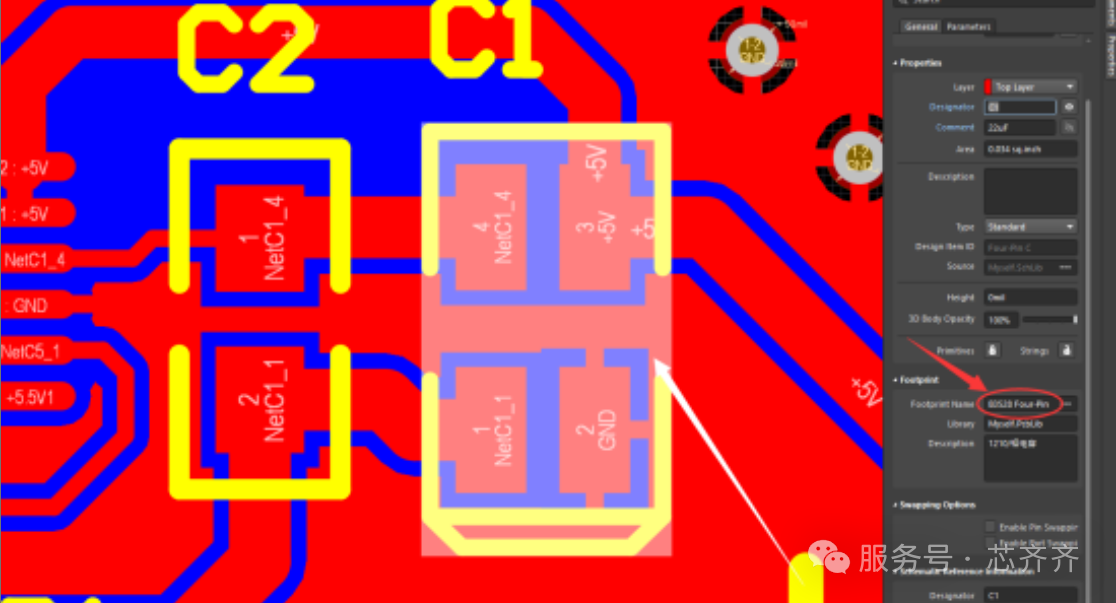

就像下图所示的情况：PCB 上使用的是 4 个引脚的封装，可采购回来的元器件却只有 2 个引脚，完全无法匹配使用。究其原因，是 PCB 封装名称标注为 B3528，而实际上 B3528 型号的元器件本身只有 2 个引脚，正是这种封装名称的不规范，导致了错误的 PCB 封装被误用。

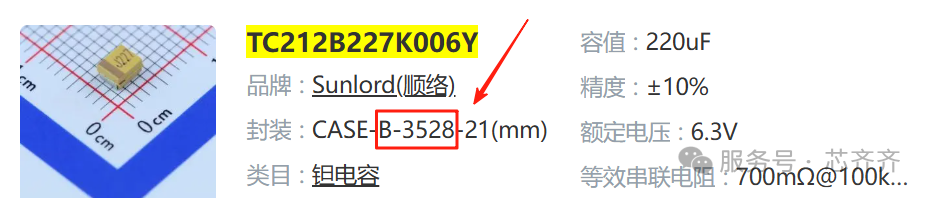

上图PCB封装名称B3528，实际元器件是2个引脚。

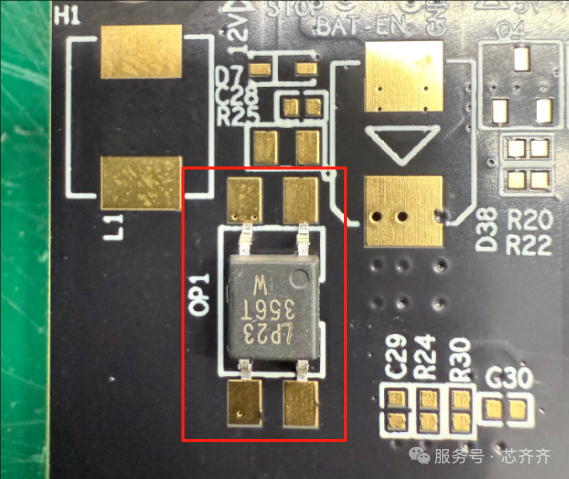

实际案例

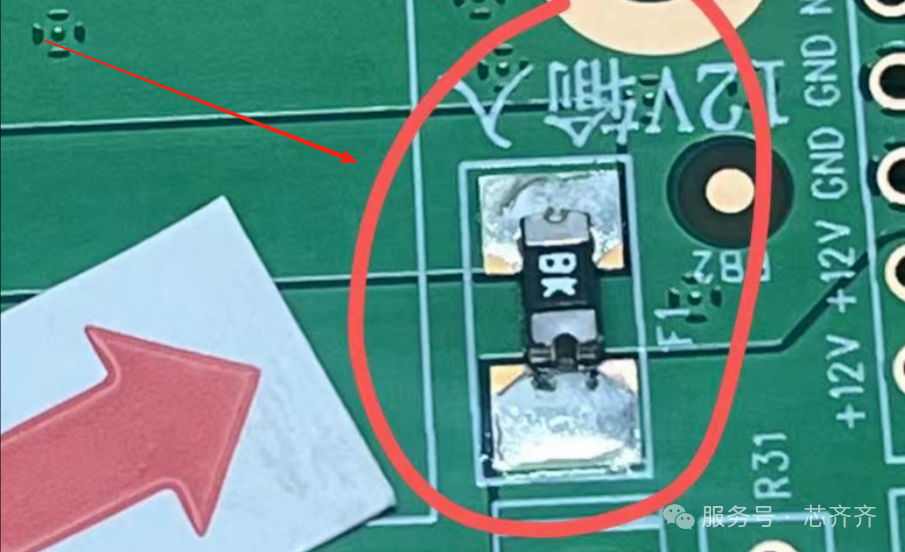

如下来料封装比PCBA焊盘封装尺寸小，参数一致的情况下那么克服生产的解决办法就只能是加锡补焊，等下批次再换与焊盘封装匹配的物料了，但是这样真的会耽误工厂和研发双方的时间
